一、前言

  UWB高精度定位系统，由定位基站、定位标签（腰牌、胸牌、腕表、安全帽）、定位引擎（基于GIS的标准型定位应用软件），结合定位算法和开放的定位引擎API接口，系统可达10cm级定位精度，可实现三维、二维、一维、零维定位。可广泛应用于矿山、石化、隧道、地铁、工厂、电力、养老院、医院、监狱、看守所、戒毒所、法院、博物馆等行业，对人员、物品、资产的智能化管理。

  UWB室内型定位基站，支持TDOA和TOF两种定位方式，基站内置4G、WiFi、蓝牙网络模块，可实现物联网网关功能。

二、产品介绍

  产品名称：定位基站
  产品型号：FU-GA-OD-01

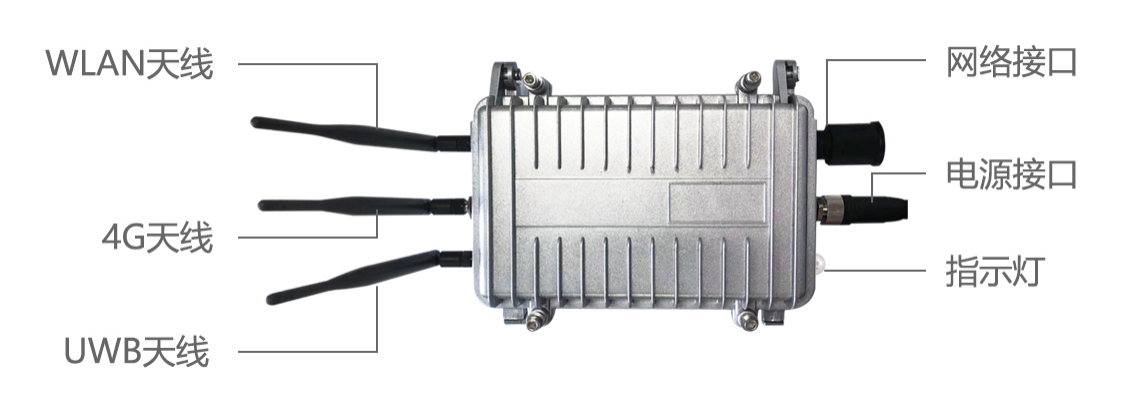

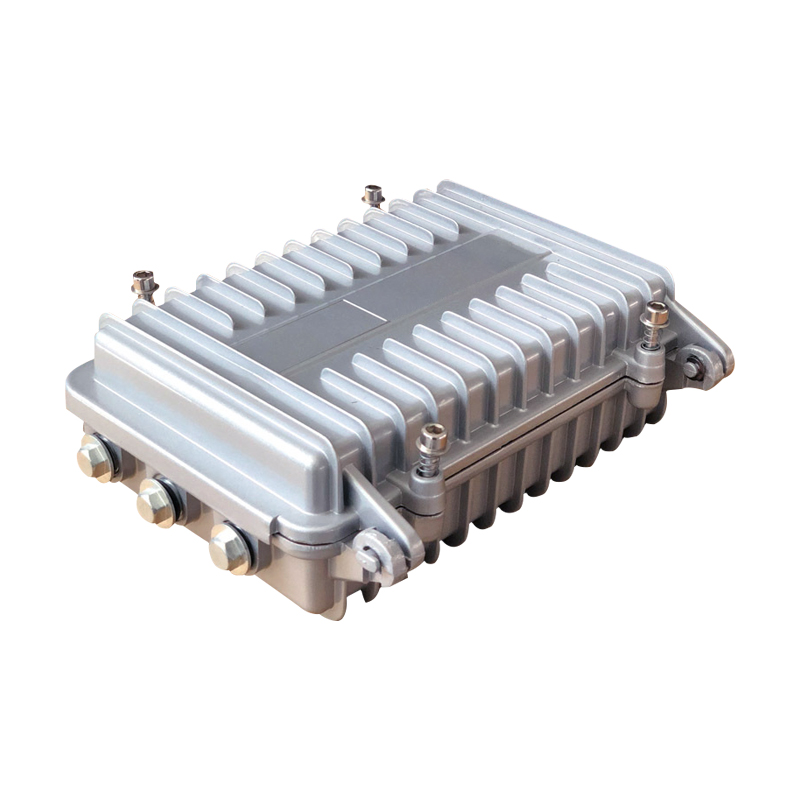

  产品外观：

三、产品功能

五、安装说明

1、基站装配：根据网络选择以太网、WIFI、4G，三选一。

A、使用4G卡
 a、打开基站正面上四颗六角螺丝
 b、打开盖子，将4G卡安装入卡槽，卡安装方向如图
    c、将盖子改好，用内六角扳手对角拧紧螺丝
    d、接上UWB和4G天线。
    e、接通电源，基站正常在线工作

B.使用以太网
接通电源，基站正常工作

C.使用Wifi
a、将WIFI账号密码改成基站设置wifi账号密码，在wifi信号覆盖区域内连上wifi。接通电源后基站正常工作
b、将基站wifi账号密码改成客户指定账号密码。在wifi信号覆盖区域内连上wifi接通电源后基站可正常

2、基站安装：

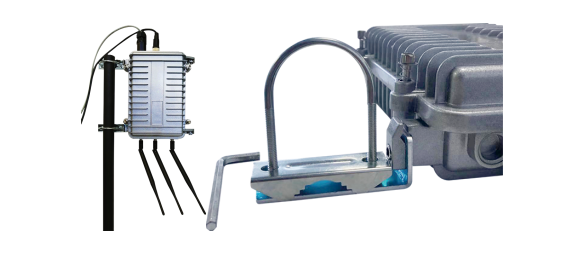

1.如图利用螺钉将L型支架固定安装到基站侧边卡扣处；

2.用U型抱箍和L架将基站固定到安装杆上

3.将基站UWB天线、4G天线、2.4G天线对应安装

4.将基站固定到安装点。此时需要注意，同一组基站天线必须保持同一水平线，天线统一朝上或同一朝下；

5.接上电源。从基站与主机站完全无遮挡状态；

后台展示：

1.地图可显示实时定位
2.设置围栏报警

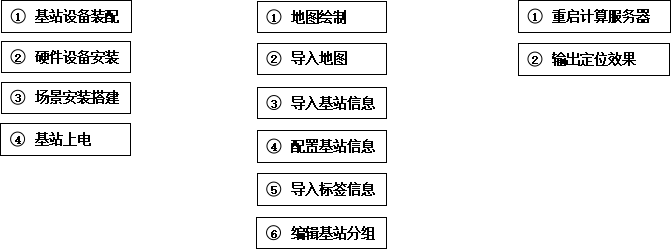

演示系统搭建流程图

1、硬件设备安装→2 、演示系统后台配置→3 、运行调试

场景搭建布置详情请参考快速入门指南。

六、注意事项

定位基站，务必使用指定的标准的POE供电设备进行供电；

远离火源，及强电磁干扰源。

七、包装

基站装箱清单

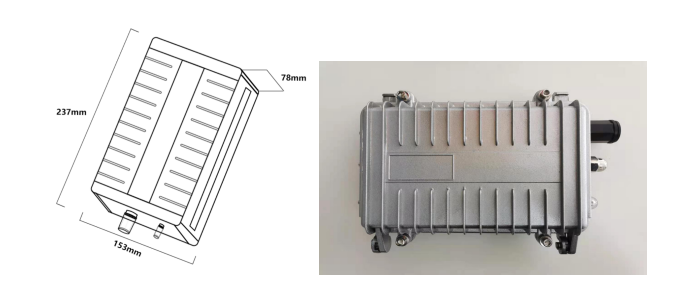

基站尺寸：237*153*48mm：

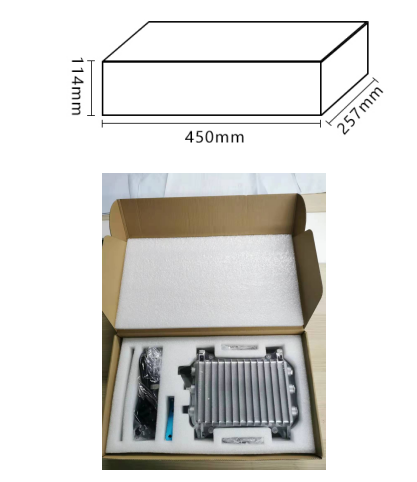

基站包装：450*257*114mm

基站包装实物图

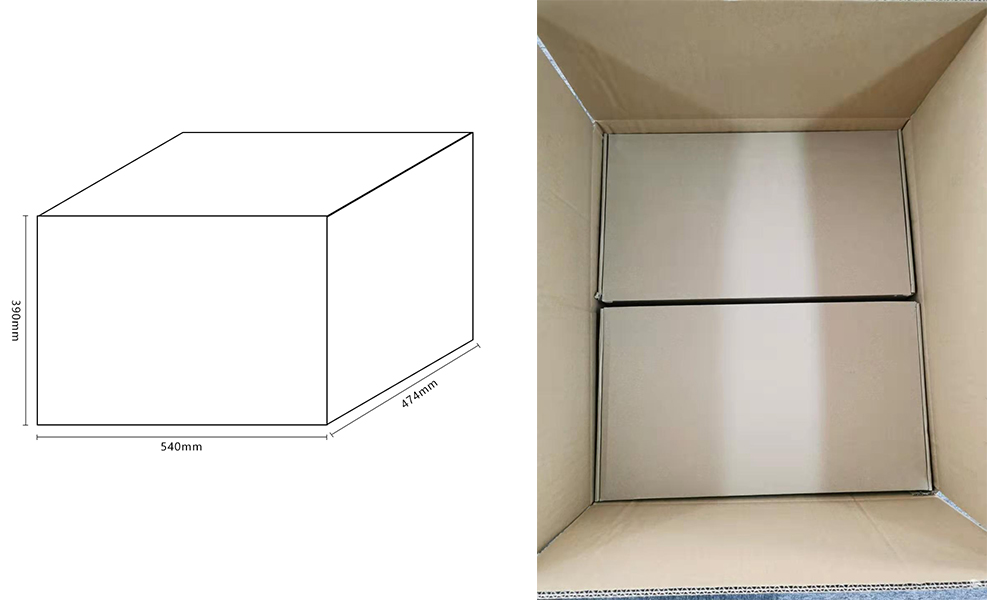

整箱包装：540*474*390mm （一箱为6个基站）

 UWB室内定位基站参数：
