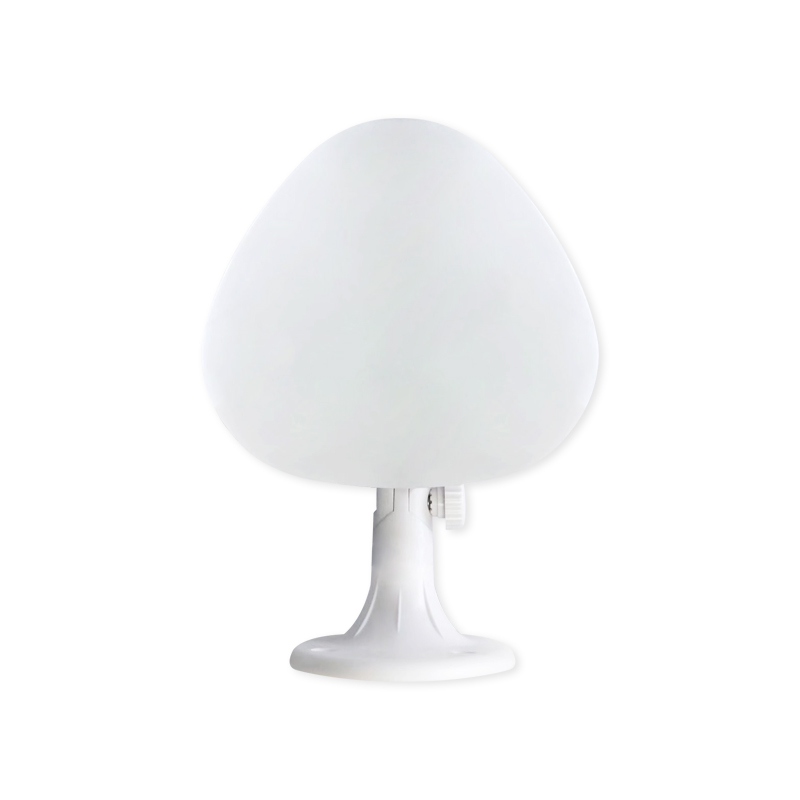

UWB室内定位基站FU-GA-IN-01

产品分类： UWB定位基站

UWB室内型定位基站，支持TDOA和TOF两种定位方式，基站内置4G、WiFi、蓝牙网络模块，可实现物联网网关功能。

订购热线：400-0581-580

产品详情产品参数相关下载

一、前言

UWB高精度定位系统，由定位基站、定位标签（腰牌、胸牌、腕表、安全帽）、定位引擎（基于GIS的标准型定位应用软件），结合定位算法和开放的定位引擎API接口，系统可达250px级定位精度，可实现三维、二维、一维、零维定位。可广泛应用于矿山、石化、隧道、地铁、工厂、电力、养老院、医院、监狱、看守所、戒毒所、法院、博物馆等行业，对人员、物品、资产的智能化管理。

UWB室内型定位基站，支持TDOA和TOF两种定位方式，基站内置4G、WiFi、蓝牙网络模块，可实现物联网网关功能。

二、产品介绍

产品名称：UWB室内定位基站

产品型号：FU-GA-IN-01

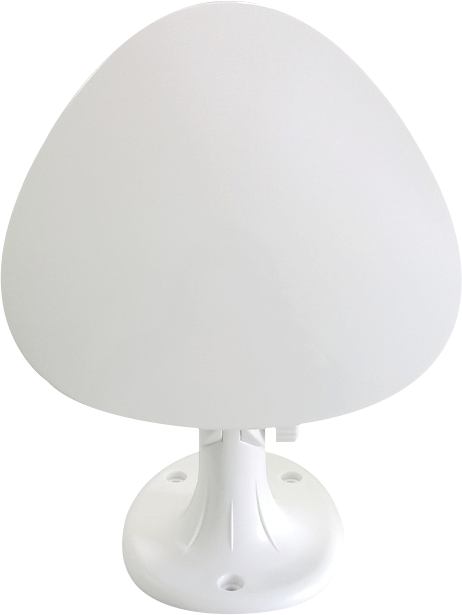

产品外观：

UWB室内定位基站

三、产品功能

功能	说明
UWB广播	终端会定时（默认1秒3次）广播定位数据包
实时精准定位	室内外高精度实时定位，运动轨迹
历史轨迹回放	历史轨迹记录，回放
紧急报警	遇到紧急情况时，长按SOS按钮，会自动触发紧急报警并通知后台
电子围栏管理	多类型区域规定（安全、警告、危险），多种触发方式（进入、离开、进出），多种报警方式（定位引擎平台推送、声音提示）
位置服务API	人员位置坐标，传感器信息（电量等）人员信息等
数据接口	以太网、4G、Wifi三种模式选择
视频联动	智能调取附近摄像头数据

定位方式：

0维定位:小房间存在检测，1个基站；应用：小房间、小区域等；效果：定位人员是否进入此区域或者离开。

UWB室内定位-0维定位

1维定位：1维定位区，两个基站；应用：走廊、隧道等；效果：定位一条直线。

UWB室内定位-1维定位

2维定位：大空间，2维定位区，4个基站（一个主基站，三个从基站）；应用：办公室、厂房、一般住房等；效果：二维内任意位置

UWB室内定位-2维定位

四、技术参数

电源参数
名称	参数	说明	备注
供电方式	POE、AC供电	POE：48V AC：220V	二选一
电源接口	网口、电源插头	网口：POE 电源插头：220V	二选一
电源	220V转5V
工作环境
名称	参数	说明	备注
工作温度	-30~+70℃
储存温度	-40~+85℃
定位
名称	参数	说明	备注
定位方式	TFO/TDOA	TOF：0维 TDOA：1维、2维
定位类型	0维、1维、2维
定位频段	channel 2	3.7～4.2GHz
定位距离	0维：＞50m 1维：80m 2维：＞100m 无遮挡情况下		定位距离
接口类型
名称	参数	说明	备注
数据接口	网络接口、电源接口
电气性能
名称	参数	说明	备注
工作功耗	额定1.5W 峰值5W
射频参数
天线型号	天线类型	天线增益	备注
UWB	FPC	3dBi增益
4G	FPC	3dBi增益	（支持移动、联通、电信4G流量卡或电话卡）
2.4G	FPC	3dBi增益
射频参数
名称	参数	说明	备注
WIFI	+20dB发射功率	传输距离：50米
蓝牙	+4dB 发射功率	传输距离 20米
4G	发射功率：+13dB
静电
名称	参数	说明	备注
击穿电压	6V
反向关断电压	5V
静电放电电压	±15kv

五、安装说明

1、基站装配：根据网络选择以太网、WIFI、4G，三选一。

a、使用4G卡a、打开基站背面三颗螺丝

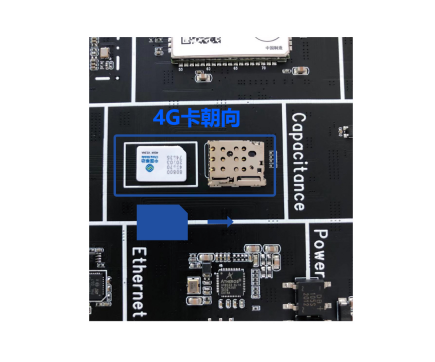

b、打开盖子，将4G卡安装入卡槽，卡安装方向如图

c、将盖子改好，用螺丝刀拧紧螺丝

d、接通电源，基站正常在线工作

2、使用以太网：接通电源，基站正常工作

3：使用Wifi

a、将WIFI账号密码改成基站设置wifi账号密码，在wifi信号覆盖区域内连上wifi。接通电源后基站正常工作

b、将基站wifi账号密码改成客户指定账号密码。在wifi信号覆盖区域内连上wifi接通电源后基站可正常

UWB室内定位基站安装说明

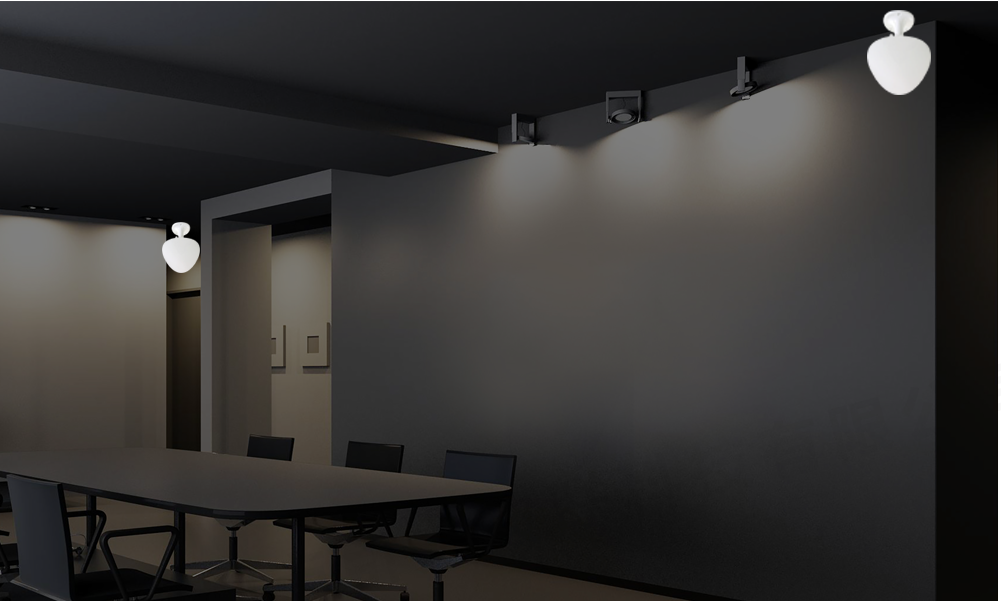

2、基站安装：

如图利用螺钉将基站固定到墙上；

基站支架朝上，头朝下进行安装

将网线电源线连接至基站接口

更具推荐正确朝向布置室内基站

基站与基站之间无遮挡

UWB室内定位基站安装

后台展示：

1.地图可显示实时定位
2.设置围栏报警

UWB室内定位系统

演示系统搭建流程图：

1、硬件设备安装→2 、演示系统后台配置→3 、运行调试

UWB室内定位系统

场景搭建布置详情请参考快速入门指南。

六、注意事项

定位基站，务必使用指定的标准的POE供电设备进行供电，远离火源，及强电磁干扰源。

七、包装

基站装箱清单

名称	数量	单位
室内基站	1	台
电源线	1	根
双头网线	1	根
螺丝	3	个
螺丝刀	1	把
使用说明书	1	本
合格证	1	本
保修卡	1	本

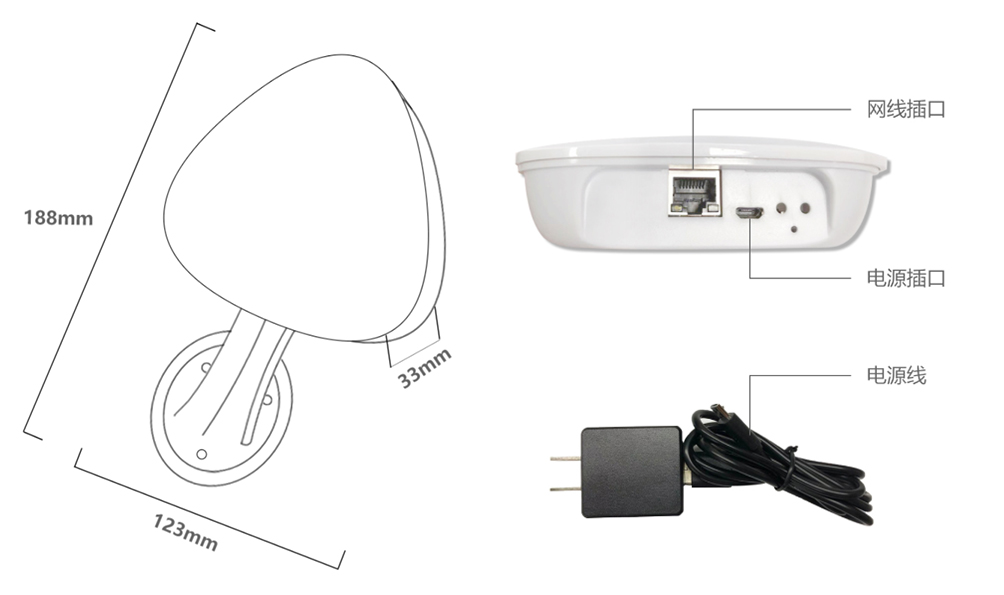

基站尺寸：188*123*33mm：

UWB室内定位基站

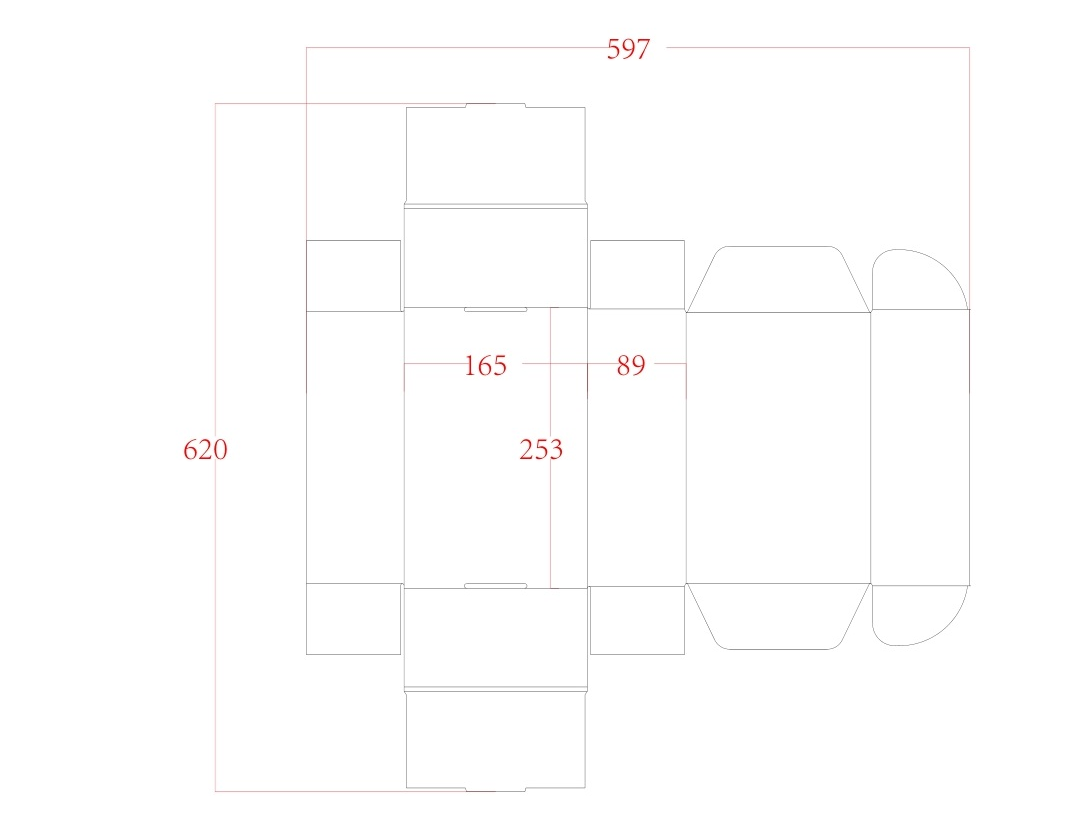

基站包装：253*165*89mm：

UWB室内定位基站包装尺寸

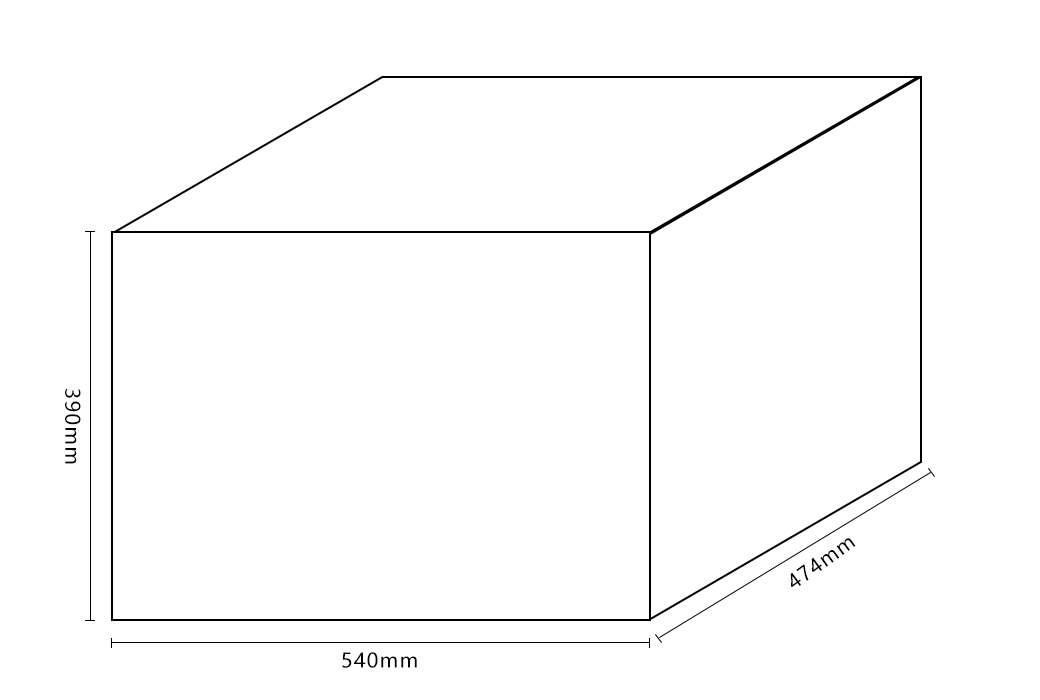

整箱包装：540*474*390mm （一箱为20个基站）：

UWB室内定位基站包装尺寸 UWB室内地位基站包装尺寸
