UWB接近预警基站FU-OD-04

产品分类： UWB定位基站

UWB接近预警基站能实现精准测距并报警，产品实现工业标准要求设计、生产、制造，实现防水、防雷、防爆，符合煤矿、化工、建筑隧道、建筑工地、电力、钢厂、学校等行业的标准应用。

订购热线：400-0581-580

产品详情产品参数相关下载

一、UWB接近预警基站FU-OD-04产品描述：

二、UWB接近预警基站FU-OD-04产品介绍

产品名称：UWB接近预警基站

产品型号：FU-OD-04

产品外观：

UWB接近预警基站

三、UWB接近预警基站FU-OD-04产品功能：

功能	说明
实时精准测距	室内外高精度实时测距，实现靠近报警
一键报警	标签具有一键报警功能（长按报警）
电子围栏管理	多类型区域规定（安全、警告、危险），多种触发方式（进入、离开、进出），多种报警方式（后台推送、声音提示）
位置服务 API	人员位置坐标，传感器信息（电量等）人员信息等

接近预警说明：

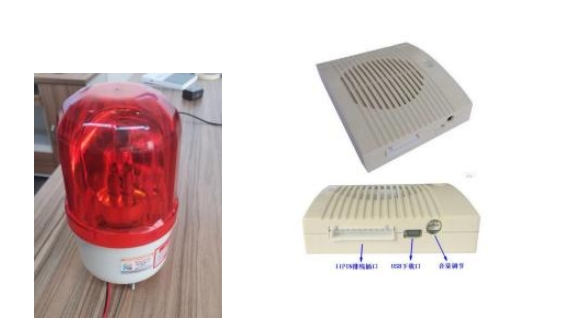

接近预警基站接上电源后，基站开机启动需要自检30秒至1分钟。设备启动正常后，定位标签进入基站设定的报警区域范围内（默认报警距离为10米，可根据现场需要更改），定位标签端会发出“滴滴滴 ”（可以设置一直报警，也可以设置只报警三声）的报警声。如果基站端也需要报警，可以在基站端外接个语音报警器（需要提前定制，类型图片如下），语音报警内容可根据客户要求更改。

如果标签不休眠，一直在基站设定的报警区域范围内，语音报警器和定位标签会持续报警。如果标签休眠或者离开基站设定的报警区域范围，语音报警器会停止报警。

UWB防碰撞基站报警

四、UWB接近预警基站FU-OD-04产品参数：

电源参数
名称	参数	说明	备注
供电方式	DC 供电	DC12V2A
电源接口	外接电源	12V2A 供电
工作环境
名称	参数	说明	备注
工作温度 (℃)	-30～70℃
储存温度 (℃)	-40～85℃
湿度	10%到90%RH不凝结
防护等级	IP66
基站尺寸 (mm)	237* 195*78
重量(kg)	1.2
定位
名称	参数	说明	备注
定位方式	TOF/TDOA	TOF：0维；TDOA：1维、2维
定位类型	0维、1维、2维
定位频段	channel 2	3.7～4.2GHz	中心频段3.95Ghz
定位精度	10~750px
测距距离	400m	测距距离大于400米的话，棒状UWB天线需更换成定向天线，最远测距建议不超过 800 米	空旷无遮挡
报警方式	75dB (声光和语音)	基站端报警方式可选择声光报警或者语音报警	语音报警内容可根据客户要求定制
天线射频参数
名称	参数	说明	备注
天线	UWB、4G、2.4G	外置棒状天线
UWB	频段3700~4200Mhz	3dB增益
4G	4G全网通 •LTE-TDD Quad-band Band38/39/40/41 • LTE-FDD Quad-band Band1/3/5/8	5dB增益	（支持移动、联通、电信4G流量卡或电话卡）
2.4G	频段2400~2500Mhz	3dB增益
射频参数
名称	参数	说明	备注
WIFI	+20dB发射功率	传输距离：50m
蓝牙	0dB发射功率	传输距离：20m
4G	发射功率：+23dB
防雷
名称	参数	说明	备注
钳位电压	56V
变阻区电压	68（61~75）V
浪涌电流	1KA
静电
名称	参数	说明	备注
击穿电压	6V
反向关断电压	5V
静电放电电压	±15kv

五、UWB接近预警基站FU-OD-04产品安装说明：

1、基站装配：根据网络选择以太网、WIFI、4G，三选一。

A、使用4G卡

a、打开基站正面上四颗六角螺丝

b、打开盖子，将4G卡安装入卡槽

c、将盖子改好，用内六角扳手对角拧紧螺丝

d、接上UWB和4G天线。

e、接通电源，基站正常在线工作

B.使用以太网

接通电源，基站正常工作

C.使用Wifi

a、将WIFI账号密码改成基站设置wifi账号密码，在wifi信号覆盖区域内连上wifi。接通电源后基站正常工作

b、将基站wifi账号密码改成客户指定账号密码。在wifi信号覆盖区域内连上wifi接通电源后基站可正常。

2、基站安装：

1.利用螺钉将L型支架固定安装到基站侧边卡扣处；

2.用U型抱箍和L架将基站固定到安装杆上；

3.将基站UWB天线、4G天线、2.4G天线对应安装；

4.将基站固定到安装点；

5.接上电源，接近预警基站UWB天线与定位标签无遮挡状态。

六、UWB接近预警基站FU-OD-04产品包装清单：

名称	数量	单位
接近预警基站	1	台
电源适配器	1	套
UWB 天线	1	根
4G 天线	1	根
WIFI 天线	1	根
L 型内六角扳手	1	根
L 型支架	2	个
U 型抱箍	2	个
使用说明书	1	本
合格证	1	本
保修卡	1	本
