一、工业级蓝牙网关FU-BLE-DTU05-S-CAT1产品介绍：

  FU-BLE-DTU05-S-CAT1是专为企业级蓝牙物联网应用 而设计的一款低成本高性价比的工业级蓝牙网关，支持4G全网通， 以太网或wifi方式接入互联网。

  FU-BLE-DTU05-S-CAT1以极其开放性的接口设计，方便用户本地化部署 ，可快速接入私有云。

  FU-BLE-DTU05-S-CAT1不仅可用于监听蓝牙设备的广播信号 ，也同样支持远程控制蓝牙设备 ，其射频部分额外增加了PA功能 ，提升了蓝牙的发射功率和接收灵敏度 ，并采用外置高增益柱状天线 ，大大增强了蓝牙网关的穿墙性能 以及空旷距离下的覆盖半径。FU-BLE-DTU05-S-CAT15可根据用户的批量需求灵活选择功能配置以降低规模部署的成本 ，除入网方式（4G全网通 ，以太网口 ，2.4G WIFI）可灵活选择之外 ，扫描功能和双向通讯功能也可以灵活选择 ，极大满足用户工业物联网系 统的规模化部署和实施。

二、工业级蓝牙网关FU-BLE-DTU05-S-CAT1产品特点：

  ◆搭配蓝牙传感器实现温湿度、资产、 位置、消息推送等实现闭环系统；

  ◆Bluetooth®LE 5.3协议；4G CAT1支持: LTE-FDD B1/3/5/8；

  ◆2.4G WiFi支持；RJ45网口支持；

  ◆本地WEB配置页面；远程MQTT配置接口；本地蓝牙配置接口；

  ◆周期存贮300条设备数据；单次发送数据28条/次；

  ◆支持广播数据更新；支持广播名称修改；支持发射功率修改；支持扫描参数修改；

  ◆支持NTP时间获取，实现本地精准时间上报；

  ◆支持本地看门狗功能，实现永不死机；

  ◆支持断网自动重启功能，断网网络模块重启，全部无效，重启系统，确保 断网、流量消失情况下，实现数据采 集快速恢复功能；

  ◆支持信号强度限制过滤功能，实现指定区域数据扫描、获取；支持扫描数据过滤功能；

  ◆支持全广播字段过滤，只要是广播支持的字段，均支持过滤；

  ◆支持广播字段内容，不完全匹配；支持MAC的不完全匹配，实现精准的设备的过滤；

  ◆支持UUID、名称过滤；支持OTA升级；

三、工业级蓝牙网关FU-BLE-DTU05-S-CAT1产品应用场景：

  ◆冷链测温数据收集&管理；

  ◆资产定位数据收集&管理；

  ◆车间自动化温湿度数据收集；

  ◆仓库物料盘点信息收集；

  ◆电力温湿度采集&管理；

  ◆电力电流信息采集&管理；

  ◆危化区域温湿度采集&管理；

  ◆建筑业人员定位打卡采集&管理；

  ◆物业人员定位打卡采集&管理；

  ◆企业人员打卡&管理；

  ◆智慧农牧：牲畜定位、牲畜识别、大棚温湿度监测&采集

四、工业级蓝牙网关FU-BLE-DTU05-S-CAT1产品参数：

五、工业级蓝牙网关FU-BLE-DTU05-S-CAT1产品结构尺寸图：

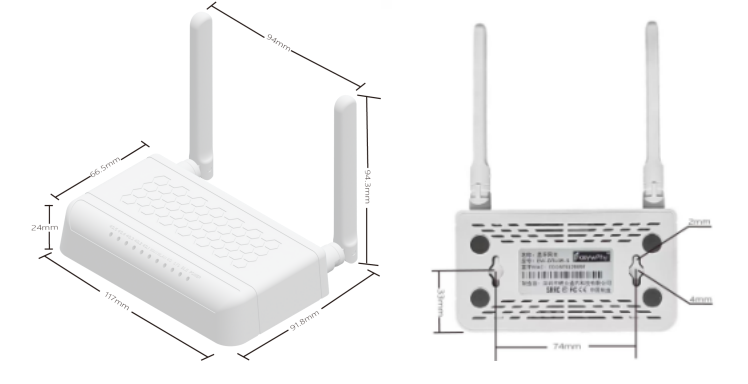

5.1、工业级蓝牙网关FU-BLE-DTU05-S-CAT1产品尺寸（117mm* 91.8mm* 24+94.3mm）：

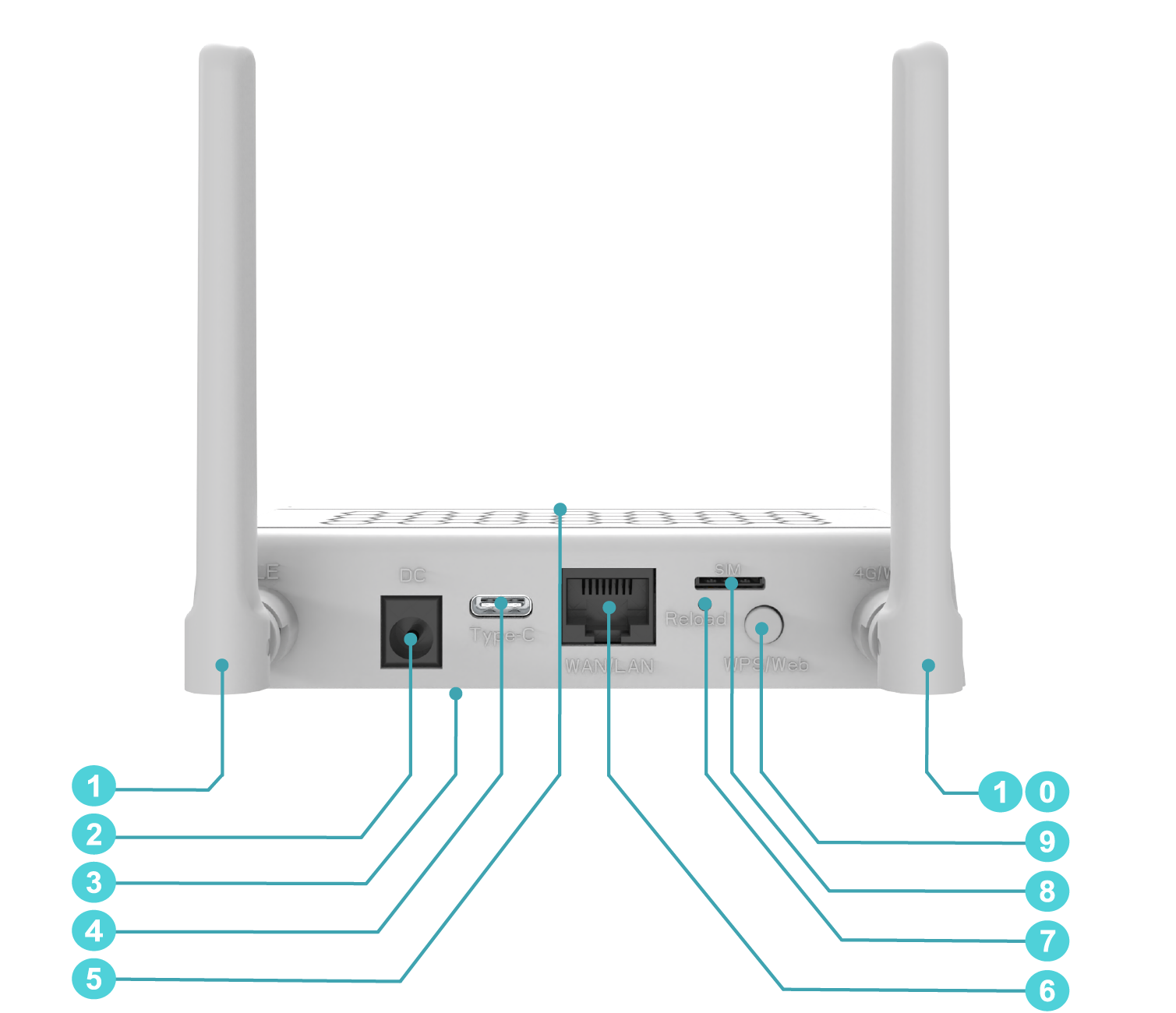

5.2、工业级蓝牙网关FU-BLE-DTU05-S-CAT1产品接口：

  1) BLE天线；

  2) DC电源适配器供电接口，5-18V;

  3) 挂钩；

  4) Type c供电接口；

  5) LED指示灯；

  6) 网口，可进行参数配置，也可以作为入网网口；

  7) 恢复出厂按键，长按恢复出厂模式；

  8) SIM卡座子；

  9) WEB/WAN口按键，单击进入配置模式；

  10) WIFI或者4G天线(具体视购买版本配置而定，网口版本没有这个选项)；

5.3、工业级蓝牙网关FU-BLE-DTU05-S-CAT1按键功能：

  1) WEB/WAN按键：单击，sys快闪，表示进入配置模式，sys慢闪烁，表示正常工作模式；

  2) 恢复出厂按键：长按按键3S，所有的LED全亮1S，然后熄灭，表示恢复出厂设置；

5.4、工业级蓝牙网关FU-BLE-DTU05-S-CAT1状态指示灯 ：

  1) POWER：电源指示灯，正常工作时常亮；

  2) BLE:：蓝牙连接指示灯，蓝牙连接时，常亮；

  3) SYS：系统工作状态指示灯，正常工作时，1s每次闪烁；

  4) 4G：4G无线部分工作指示灯，正常工作时常亮，连接状态时，快闪状态；

  5) WAN：网口状态指示，正常工作时，处于闪烁状态；

  6) WLAN：WLAN指示灯，工作正常时常亮；

  7) 4G信号强度(1-5)：信号强度指示，常亮格数越多，表示信号越好，反之，表示信号越弱；

六、工业级蓝牙网关FU-BLE-DTU05-S-CAT1典型应用系统框图：

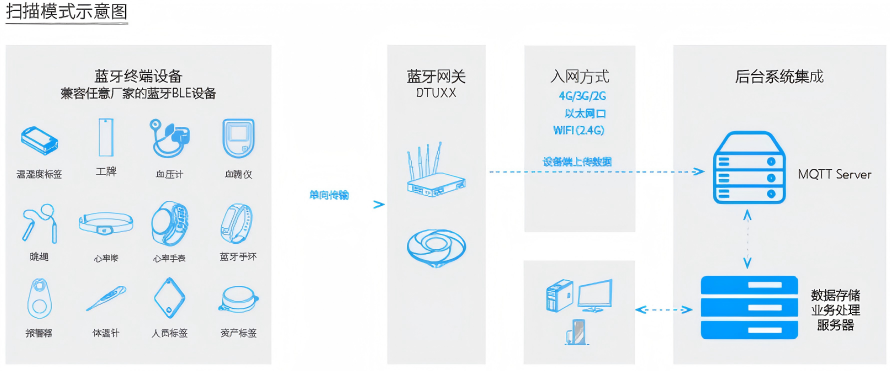

6.1、蓝牙网关扫描模式：

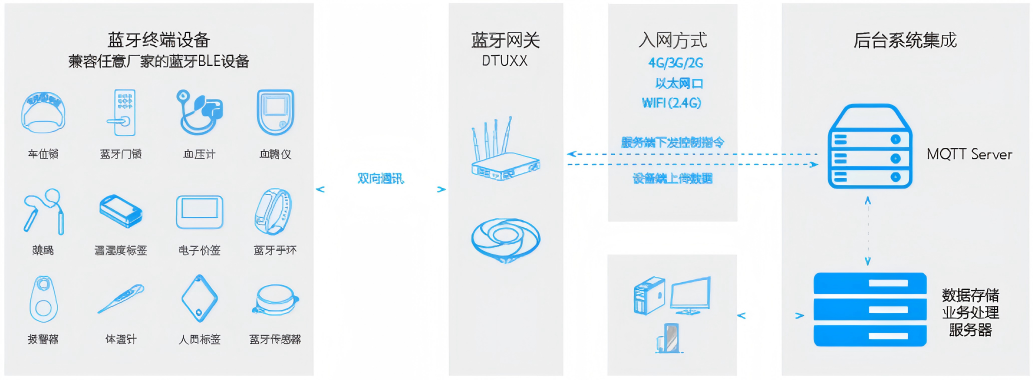

6.2、蓝牙网关连接模式：

6.3、蓝牙网关产品调试：

  ◆web配置地址：10.10.18.1

  ◆用户名：admin

  ◆用户密码：public

七、工业级蓝牙网关FU-BLE-DTU05-S-CAT1常见问题：

  ◆通信设备间存在障碍物（外壳，墙体，人体等）会影响通讯距离；

  ◆设备天线附近有金属物体（走线，敷铜，外壳），会导致信号衰减，影响通讯距离；

  ◆距离地面、墙体、水体太近，导致信号衰减，影响通讯距离；

  ◆信号强度设置错误、空中速率设置过高；

  ◆确保供电电源电压是否在推荐电压范围内，电压是否频繁大幅度波动；
