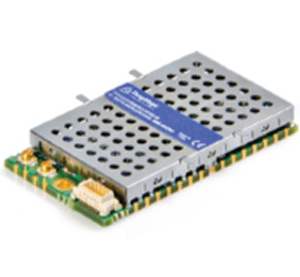

M6e-micro超高频RFID读写模块/模组(ThingMagic)

产品分类: RFID 模组 (RFID Module)
    Thingmagic M6e-Micro,采用超小型模组结构设计,和优异的“快速搜索算法”,尤其是快速移动的标签读取。可以嵌入到各种常用的手持和便携式设备,例如打印机和手持电脑。它也可以被用于设计小型的读写器设备,或者当作现有设备的附加配件,实现各种自动化的需求。读取距离取决于天线尺寸以及材料。同时搭配相同的天线,它的读写距离能达普通模块的两倍以上。
    订购热线:400-0581-580

      1.产品简介


      Thingmagic M6e-Micro,采用超小型模组结构设计,和优异的“快速搜索算法”,尤其是快速移动的标签读取。可以嵌入到各种常用的手持便携式设备,例如打印机和手持电脑。它也可以被用于设计小型的读写器设备,或者当作现有设备的附加配件,实现各种自动化的需求。读取距离取决于天线尺寸以及材料。同时搭配相同的天线,它的读写距离能达普通模块的两倍以上。





      M6e-Micro对标签的读取速度高达750标签/秒,是市场上一般读写模块的4倍多,而且,在对标签写入数据时的功耗也相当小。




      M6e-Micro在发送数据方面也优于一般的超高频射频识别模块,能耗仅为0.025瓦,接收指令后反应快速。Mirco的工作电压范围从3.3伏到5伏,内置节电设计。支持EPCglobal的Gen2和ISO18000-6C协议。Micro模组系列,设计适用于中型到大型的标签“群读”应用,尤其适合收费、车辆管理、比赛计时和门禁访问控制中的应用M6e-Micro是专为大批量的生产环境设计,支持传统的板对板的安装和焊接下表面安装,从而为设备制造商减少了组件和组装的成本。

      M6e支持协议标准:
      M6e可支持以下区域频率要求:
      工作温度
      1、EPCglobalGen2(ISO18000-6C)DRM;
      2、ISO18000-6B(*可选);
      3、I-PX(*可选)
      1、美标 FCC 902-928 MHz (Americas)
      2、欧标 ETSI 865.6-867.6 MHz (EU)
      3、韩国 KCC 917-920.8 MHz (Korea)
      4、印度 TRAI 865-867 MHz (India)
      5、澳大利亚 ACMA 920-926 MHz (Australia)
      6、中国 RRC-MII(P.R.China)920-925MHz;
      7、其他 ‘Open’(Customizable) 865-869MHz,
      -40℃to+60℃

       2.成功案例



      2.1 国产化工业级RFID打印机

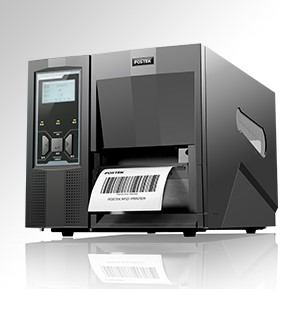

      RFID打印机



      Micro 模块因为小型化,优异的性能以及良好的一致性,得到打印机行业的广泛应用。包括全球的打印机设备提供商斑马 Zebra。



      2.1 全球领先指标



      标签最小间距12mm



      打印速度高达8000张每小时


      目前全球已经有艾利(Avery)、佐藤(SATO)、利盟(Lexmark)、博思得 (POSTEK)、新北洋等,超过数十家RFID打印机品牌正在使用Thingmagic模组用于打印机。





      Higt-performance Embedded RFID Reader:




        The Micro is designed to meet the demands of high performance RFID handheld, mobile, and stationary readers. This embedded UHF RFID Reader offers two antenna ports and supports the ability to transmit up to +30 dBm for demanding applications. The edge connections for signals, power, and RF allow the module to be soldered directly to a motherboard as a standard component. The on-board connectors allow the module to be mated to a motherboard as an add-on option.

      3. 产品参数


      标签/传输议

      标签协议

      EPCglobalGen2(ISO 18000-6C)DRM支持;
      ISO18000-6B(*可选);
      I-PX(*可选)

      射频接口

      天线连接器

      2个50欧姆UFL连接器或主板边缘连接,
      支持2个独立天线

      RF输出

      独立的读写模式,-530dBm输出,±1dBm可调

      频率特性

      ETSI (EU, India) 865.6-867.6 MHz;
      TRAI 865-867 MHz (India);
      KCC (Korea) 917-920.8 MHz;
      ACMA (Australia) 920-926 MHz;
      SRRC-MII (P.R.China) 920-925 MHz;
      Open (Customizable channel plan;865-868MHz and 902-928 MHz);

      传输控制接口

      连接器

      具备28脚位的邮票孔式连接器连接模式(含供电、通信及GPIO)

      通信接口

      串行异步通信,3.3V或5V逻辑;
      波特率9600-921,600bps;
      USB2.0硬件接口(最高12Mbps)
      重启和关机控制

      GPIO

      23.3V可配置输入输出

      API支持

      CC#(.NET)Java

      规格

      外形尺寸

      46mm×26mm×4mm

      供电

      直流供电

      直流电压:3.5 VDC到5.25V;
      DC Power:5.5W@30dBm;3.5W@27dBm;2.5W@23dBm;2.0W@0dBm

      闲置功耗:&功耗@指令响应时间:

      闲置功耗:
      准备模式0.33W
      省电模式0.06W
      休眠模式0.01W;
      关机模式0.00025W

      环境特性

      ESD防护

       ESD 1500V

      防震安装

      设计支持安装在主机上后可以从1米高度跌落水泥地面

      相关认证

      FCC47 CFR CH.1Part15;
      Industries Canada RSS-210;
      ETSIEN 302 208;
      ETSIEN 300 220;

      工作温度

      -20to+60

      存储温度

      -40to+85

      硬件结构

      RFID专用芯片

      R2000

      用户闪存

      16KB

      标签缓存

      可存储超过20096bitEPC数据

      最大标签识读率

      大于750标签/秒;使用高性能设置

      标签识读距离

      大于30feet(9M)采用6dBi天线(36dBm EIRP)

      购买方式

      模块

      M6e-Micro

      开发套件

      M6e-Micro-DEVKIT



       ThingMagic-M6e系列 超高频RFID模块/模组 应用案例,请点击>>>>>http://www.fuwit.com/RFID_Application.shtml




      深圳市铨顺宏科技是Thingmagic大中华区正式授权签署的代理商 ThingMagic Inc.公司简介


        ThingMagic Inc. 作为全球范围的UHF RFID读写器模块制造企业,ThingMagic彻底改变了整个行业的读写器研发模式,越来越多的读写器生产厂商将ThingMagic读写器模块 M6e,M6E-Micro和M6E-Micro-LTE作为RFID读写设备研发的选择。国际知名的Zebra、Sato、Lexmark等RFID打印机产品均采用ThingMagic模块产品做为核心组件。

        ThingMagic是全球知名的RFID设备制造商,成立于2000年,总部设在美国波士顿,5名公司创始人全部来自麻省理工学院。作为全球范围的超高频设备制造商,ThingMagic专注于读写器、传感器和嵌入式系统技术的研发和生产。作为Cisco入股的高科技公司,ThingMagic在RFID读写器产品上加入Cisco专利技术,使得读写器全面支持标准DHCP、NTP、TCP/IP、UDP/IP、HTTP、SNMP及远程升级。

        ThingMagic享誉全球的超小型4通道读写器模块M6e,及其系列产品M6E-Micro.和M6E-Micro-LTE,则是整个UHF RFID行业中中体积最小的低功耗UHF RFID读写模块,其模块功耗低、体积小、高速率的读写速度,RF性能好的特点及先进的抗干扰设计使其成为物联网管理的优先的选择。

        2010年,ThingMagic推出了M6e模组系列。M6e模块系列支持18000-6C和6B协议,作为世界上高性能的商用UHF射频模块,M6e系列可以广泛应用于各个领域,是读写器制造厂家的选择射频核心模块。

        深圳市铨顺宏科技作为Thingmagic代理商,以专业的技术团队,优质的服务,优惠的价格成为读写器制造厂家选择的合作伙伴。
