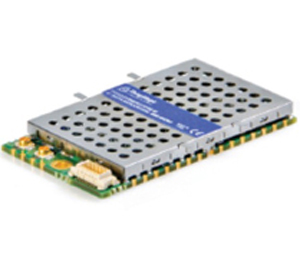

M6e-Micro-LTE超高频RFID模块/模组(ThingMagic)

产品分类: RFID 模组 (RFID Module)
    简介: M6e-MicroLTE与M6e-Micro一样,采用超小模块设计,适用于手持和固定式读写器和打印机等。具有功耗低的特点,通过电池供电,射频输出范围(-5dBm到+30dBm),这也是RFID标签打印机、调试台和POS机阅读器等应用的一个关键要求。有两个天线端口,并支持EPCglobal的Gen2和ISO18000-6C协议。Micro模块设计适用于中型到大型的标签群读应用,而Micro-LTE则针对较小的标签群读优化,尤其适合收费、车辆管理、比赛计时和门禁访问控制中的应用。
    订购热线:400-0581-580



      1.产品简介



        M6e-Micro-LTE (Low Tag-read Enabled) 与M6e-Micro一样,采用超小型模组结构设计,和优异的“快速搜索算法”适用于手持固定式读写器打印机等,尤其是快速移动的标签读取。具有功耗低的特点,通过电池供电,射频输出范围(-5dBm到+30dBm),这也是RFID标签打印机、调试台和POS机阅读器等应用的一个关键要求。有两个天线端口,并支持EPCglobal的Gen2和ISO18000-6C协议。

      Micro模组设计适用于中型到大型的标签“群读”应用,而Micro-LTE则针对较小的标签“群读”优化,尤其适合收费、车辆管理、比赛计时和门禁访问控制中的应用。Micro-LTE是专为大批量的生产环境设计,支持传统的板对板的安装和焊接下表面安装,从而为设备制造商减少了组件和组装的成本。

      M6e支持协议标准:
      M6e可支持以下区域频率要求:

      工作温度
      1、EPCglobalGen2(ISO18000-6C)DRM;
      2、ISO18000-6B(*可选);
      3、I-PX(*可选)
      1、美标 FCC 902-928 MHz (Americas)
      2、欧标 ETSI 865.6-867.6 MHz (EU)
      3、韩国 KCC 917-920.8 MHz (Korea)
      4、印度 TRAI 865-867 MHz (India)
      5、澳大利亚 ACMA 920-926 MHz (Australia)
      6、中国 RRC-MII(P.R.China)920-925MHz;
      7、其他 ‘Open’(Customizable) 865-869MHz,
      -40℃to+60℃

      2.成功案例



      2.1 国产化工业级RFID打印机



      RFID打印机



      Micro 模块因为小型化,优异的性能以及良好的一致性,得到打印机行业的广泛应用。包括全球的打印机设备提供商斑马 Zebra。



      2.1 全球领先指标



      标签最小间距12mm



      打印速度高达8000张每小时


      目前全球已经有艾利(Avery)、佐藤(SATO)、利盟(Lexmark)、博思得 (POSTEK)、新北洋等,超过数十家RFID打印机品牌正在使用Thingmagic模组用于打印机。







      3. 产品参数



      标签协议



      EPCglobal Gen 2 (ISO 18000-6C)
      ISO 18000-6B (*可选)
      I-PX (*可选)



      射频接口

      天线连接器

      250欧姆UFL连接器或主板边缘连接,支持2个独立天线

      RF输出

      独立的读写模式,-530dBm输出,±1dBm可调

      频率特性

      可配置符合以下区域频率要求:
      FCC
      NASA902-928MHz
      SRRC-MII(P.R.China)920-925MHz
      ETSI(EU) 865.6-867.6MHz
      TRAI(India)865-867MHz
      KCC(Korea)910-914MHz
      ACMA(Australia)920-926MHz

      传输控制接口

      连接器

      具备28脚位的邮票孔式连接器连接模式,可提供DC电源,通信,GPIO信号的接入。

      通信接口

      串行异步通信
      3.3V
      逻辑(5V容错)
      波特率9600-921,600bps
      USB2.0
      硬件接口(最高12Mbps
      重启和关机控制

      GPIO

      23.3V可配置输入输出

      API支持

      C, C#(.NET), Java

      规格

      外形尺寸

      46mm×26mm×4mm

      供电

      直流供电

      直流电压:3.55.25 VDC+/-5%

      闲置功耗:&  功耗@指令响应时间:

      闲置功耗:准备模式0.33W
      省电模式0.06W
      休眠模式0.01W
      关机模式0.00025W

      环境特性

      ESD防护

      ESD 1500V

      防震安装

      设计支持安装在主机上后可以从1米高度跌落水泥地面

      相关认证

      FCC47 CFR CH.1Part15
      Industries Canada RSS-21 0
      ETSI EN 302 208 v1.4.1

      工作温度

      -20to+60

      存储温度

      -40to+85

      硬件结构

      RFID专用芯片

      R2000

      用户闪存

      16KB

      标签缓存

      可存储超过20096bitEPC数据

      最大标签识读率

      大于50个标签/

      标签识读距离

      大于30feet(9M)采用8dBi天线(36dBm EIRP)

      购买方式

      模块

      Micro-LTE

      开发套件

      Micro-LTE-DEVKIT


      M6e-Micro-LTE

      Low profile embedded RFID Reader
      optimized for small tag populations

           The Micro-LTE is designed to meet the demands of high performance RFID handheld, mobile, and stationary readers and is optimized for applications that require reading small tag populations. This embeddedUHF RFID Reader offers two antenna ports and supports the ability to transmit up to +30 dBm for demanding applications. The edge connections for signals, power, and RF allow the module to be soldered directly to a motherboard as a standard component. The on-board connectors allow the module to be mated to a motherboard as an add-on option.


      ThingMagic作为全球的RFID设备制造商,可以在保证稳定性和准确性的前提下,其核心产品具备750张标签每秒的读取速度,强大的多标签防碰撞算法,高速的信息读取与处理能力。深圳铨顺宏作为ThingMagic中国区总代理,坚持以专业的技术支持,用心服务于每位客户和用户。





       想了解更多RFID产品详情请点击右上角的在线客服(400 0581 580)咨询,铨顺宏将竭诚为您服务!
