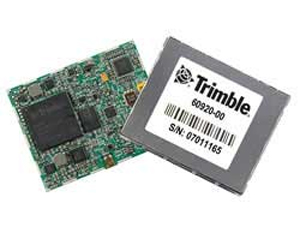

BD920 Trimble差分厘米级DGPS/GNSS测绘板卡

产品分类：差分系列 (DGPS )

220通道多系统GNSS测绘型板卡
全金属EMI屏蔽封装
紧凑的移动应用设计
灵活的RS232,USB及网口连接
厘米级定位精度
成熟的Trimble 第六代Maxwell技术
灵活的软件升级机制
支持FED及RAIM
220通道多系统GNSS测绘型板卡、精确可靠的厘米级定位、Trimble 第六代Maxwell技术、灵活的软件升级机制、多种接口方式RS232,USB,以太网,CAN总线、易于嵌入加快用户终端开发进度。

订购热线：400-0581-580

产品详情产品参数相关下载

Trimble®BD92GNSS系统是一款紧凑型的多星接收机，专为满足各种精确到厘米级的定位精度应用需求而设计。而对于购买BD92GNSS模块的原始设备制造商和系统集成商们而言，不管是现在还是在将来，这项投资都可以说是100%安全稳妥的。51x41mmx7mm的设计,使TrimbleRTK技术更易于嵌入用户的移动系统平台内。

经广泛认可的性能：众多业内专业人士均信赖嵌入式定位技术，将其视为他们的高精度应用的核心。凭借最新的高精度Maxwell™6技术，BD92可保证适应未来发展、长期无故障的运行。随着BD910刷新了高性能定位的最新定义，进一步推动行业不断向前发展。

•板载的抗多路技术

•成熟的低仰角跟踪技术

•显注优化的初始化时间

BD92GNSS模块支持L1和L2下的GPS,GLONASS,Galileo,Compass星座的跟踪。可靠的RTK高精度定位引擎支持1-2厘米定位精度。对于无需厘米级定位精度的应用，BD920凭借先进的卡尔曼PVT引擎获取GNSS，DGNSS或SBAS位置精度，应用有诸如城市及峡谷的严苛环境。此外，所有配置具备授权码升级功能，允许您在应用需求发生变化时，升级相关配置功能。可靠性方面，BD920模块同时支持错误检测排除(FaultDetectionandExclusion:EDF)和接收机自体完好性监控(RAIM)。

灵活的接口设置：BD920易于集成且坚固可靠。客户将通过板卡上可用的以太网连接，经由标准网络浏览器实现高速的数据传输和配置。同时，该系统也支持USB、RS232。如同其它嵌入式技术，使用便捷的软件命令可简化集成工序并缩短研发时间。

深圳市铨顺宏科技作为Trimble和旗下Thingmagic代理商，以专业的技术团队，优质的服务，优惠的价格成为广大集成商的首选的合作伙伴。

技术参数	• 220 个信道： – GPS：L1 C/A、L2E、L2C – GLONASS：L1 C/A、L2 C/A – GIOVE：E1 – QZSS: L1 C/A,L1 SAIF,L2C – SBAS：同步L1 C/A、L5 • 先进的Maxwell 6 高精度测量GNSS 技术 • 用于全球导航卫星系统伪距测量的高精度多相关器 • 未经滤波、未平滑的伪距测量数据，用于低噪音、低多路径误差、低时域相关性和高动态响应 • 低噪声GNSS 载波相位测量，1 Hz带宽<1 毫米精度 • 应用成熟的天宝低仰角跟踪技术 • 一个USB 2.0端口 • 一个LAN 以太网端口： – 支持链接10BaseT/100BaseT 网络 – 通过单一IP 地址实现包括网页图形用户界面访问及原始数据流输出 – 支持网络协议 HTTP（网页图形用户界面） NTP 服务器 TCP/IP或UDP方式的NMEA、GSOF、CMR 等输出 NTripCaster、NTrip服务器端、NTrip客户端 mDNS/uPnP 服务搜寻动态DNS 电子邮件警报谷歌地球网络链接支持基于PPP 的扩展调制解调器 • 4 x RS232 端口 – 波特率高达115,200 • 1 Hz、2 Hz、5 Hz、10 Hz、20输出参考输出. . . . . . . . . . CMR、CMR+、sCMRx、RTCM 2.1、2.2、2.3、3.0、3.1 导航输出. . . . . . . . . .ASCII: NMEA-0183 GSV、AVR、RMC、HDT、VGK、 VHD、ROT、GGK、GGA、GSA、ZDA、VTG、GST、 PJT、PJK、BPQ、GLL、GRS、GBS 以及二进制：TrimbleGSOF
控制软件	– HTML 网页浏览器：Internet Explorer 7.0 或更高版本 – Firefox 3.5 或更高版本 – Safari 4.0 – Opera 9 – Google Chrome • PPS输出 • 事件标记输入 LED 驱动支持. . . . . . . . . . . .（显示电源、卫星跟踪和差分数据）
定位规格	定位规格
模式	单基线RTK ( <30km )	DGNSS	SBAS
精度	0.008m + 1 ppm 水平	0.25m + 1 ppm 水平	0.50m
精度	0.015m + 1 ppm 垂直	0.50m + 1 ppm 垂直	0.85m
延迟时间	<30 ms	<20 ms	<20 ms
最大速率	20 Hz	20 Hz	20 Hz
RTK初始化时间	典型<10秒
RTK初始化置信度	典型>99.9%
物理特性	物理特性
尺寸	51mm x 41 mm X 7 mm
电源	3.3V DC +5%/-3%,
	典型1.3W (L1/L2 GPS 和L1/L2 GLONASS)
重量	24 克
连接器	连接器
I/O	80针Narrow Pitch Panasonic接口
天线	MMCX 插座
环境特征	环境特征
工作温度	–40 °C 至+85 °C
储存温度	–55 °C 至+85 °C
振动	定制：MIL810F,
运行：	随机6.2 gRMS
限值：	随机8 gRMS
机械冲	MIL810D
运行：	±40 g
限值：	±75 g
工作湿度	5%至95% R.H.无凝结,60°C
天线供电	天线供电
输入电压	3.3V DC 至5V DC
最大电流	400mA
5dB馈线衰减所需最小增益	33.5dB
订购信息	订购信息
模块.	.GPS L1 SBAS直到最高配置
开发套件	接口开发板和电源适配器
