4dbi 四臂螺旋圆极化天线T707013

产品分类: 内置天线

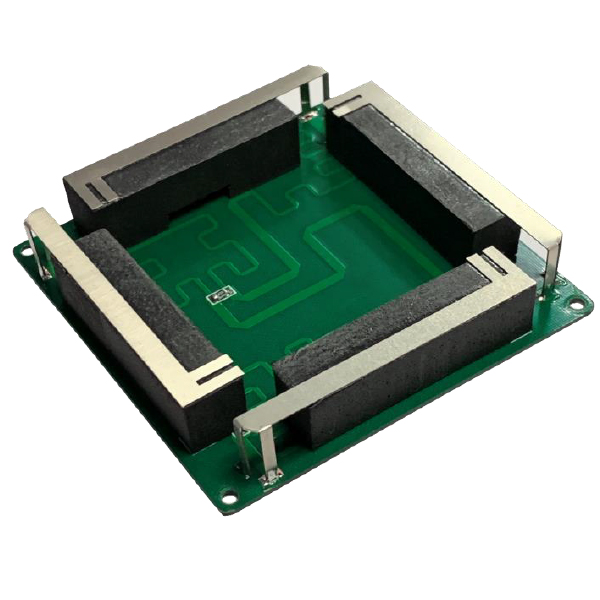

    4dBi宽增益四臂螺旋圆极化天线 T707013 是适用于 UHF 频段 RFID 应用场合的通用型远场天线,具有小体积、高增益、低驻波、方向图对称性好、低轴比等特点。可方便地应用于 UHF 频段 RFID手持机等终端场合中。
    订购热线:400-0581-580

      4dBi宽增益四臂螺旋圆极化天线

      一、产品简介

          4dBi宽增益四臂螺旋圆极化天线 T707013 是适用于 UHF 频段 RFID 应用场合的通用型远场天线,具有小体积、高增益、低驻波、方向图对称性好、低轴比等特点。可方便地应用于 UHF 频段 RFID手持机等终端场合中。

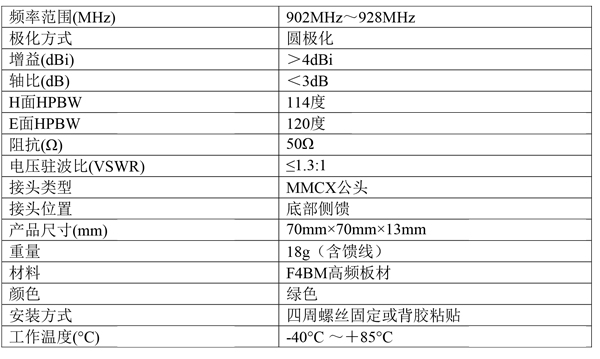

      二、规格参数

      4dBi宽增益四臂螺旋圆极化天线


      三、HFSS 仿真天线特性曲线:

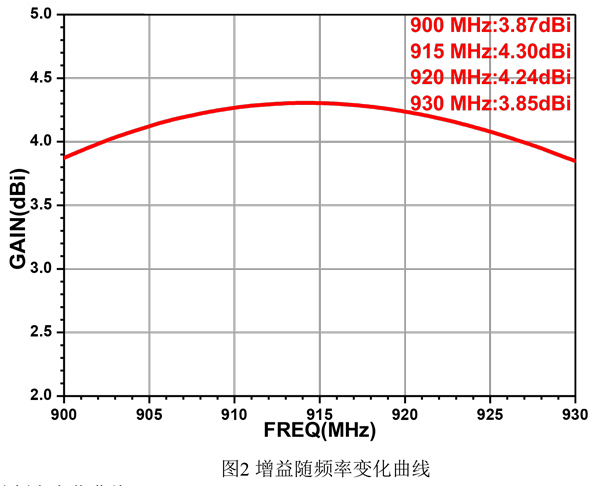

      1)增益随频率变化曲线

      规格参数4dBi宽增益四臂螺旋圆极化天线

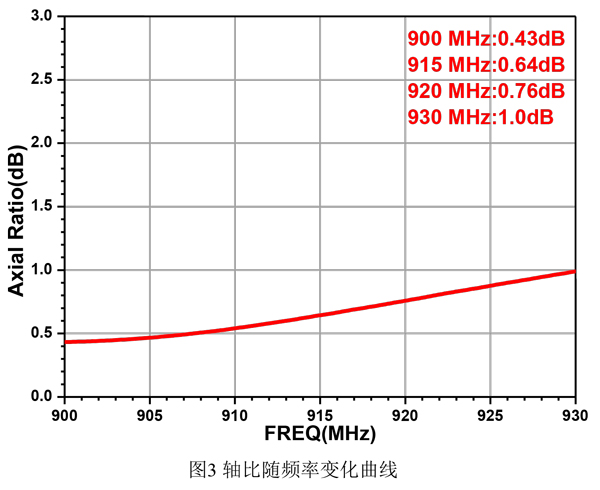

      2)轴比随频率变化曲线

      4dBi宽增益四臂螺旋圆极化天线

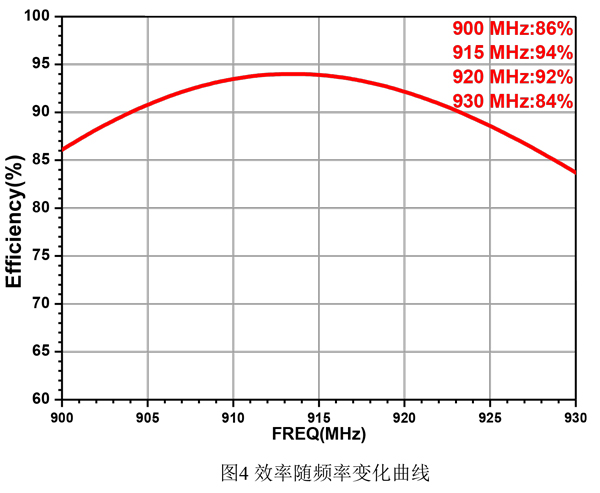

      3)效率随频率变化曲线

      规格参数4dBi宽增益四臂螺旋圆极化天线

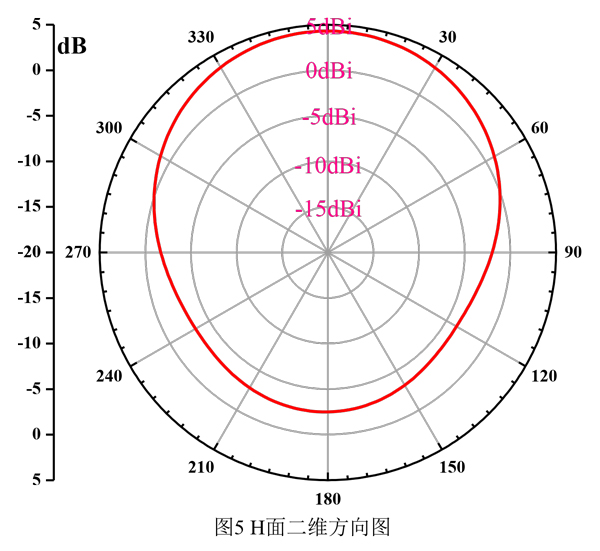

      4H面二维方向图(水平波瓣方向图)

      4dBi宽增益四臂螺旋圆极化天线

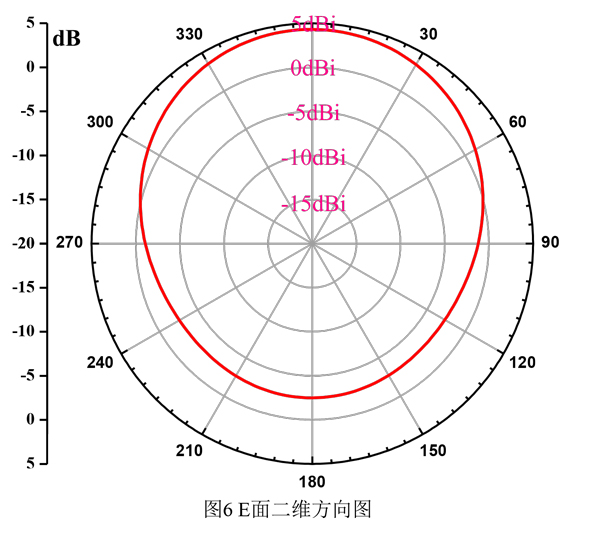

      5E面二维方向图(垂直波瓣方向图)

      4dBi宽增益四臂螺旋圆极化天线

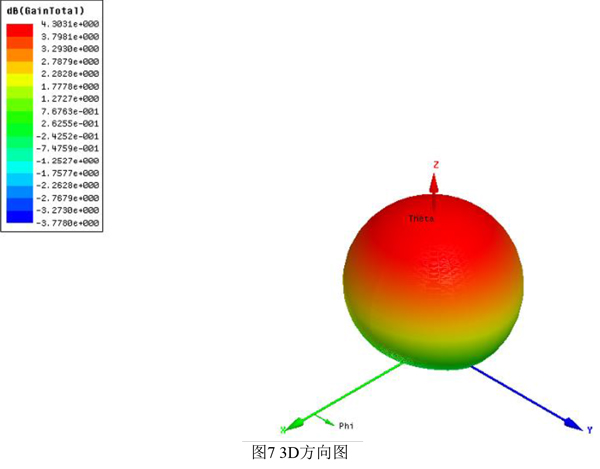

      63D方向图

      4dBi宽增益四臂螺旋圆极化天线

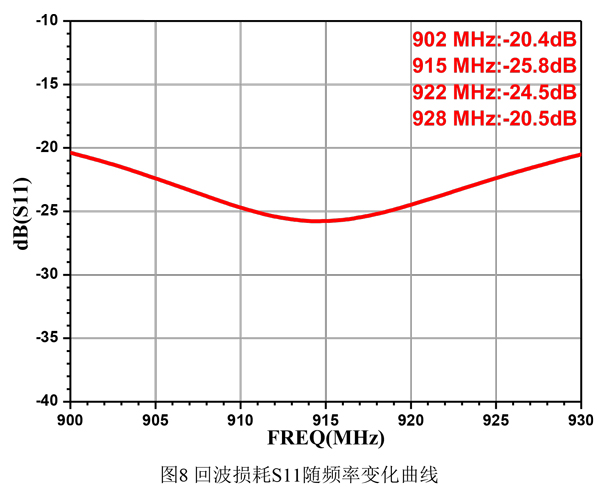

      7)回波损耗S11随频率变化曲线

      4dBi宽增益四臂螺旋圆极化天线

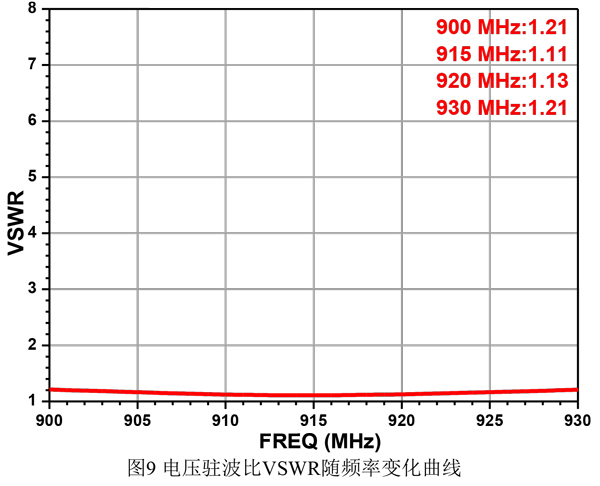

      8)电压驻波比VSWR随频率变化曲线

      4dBi宽增益四臂螺旋圆极化天线

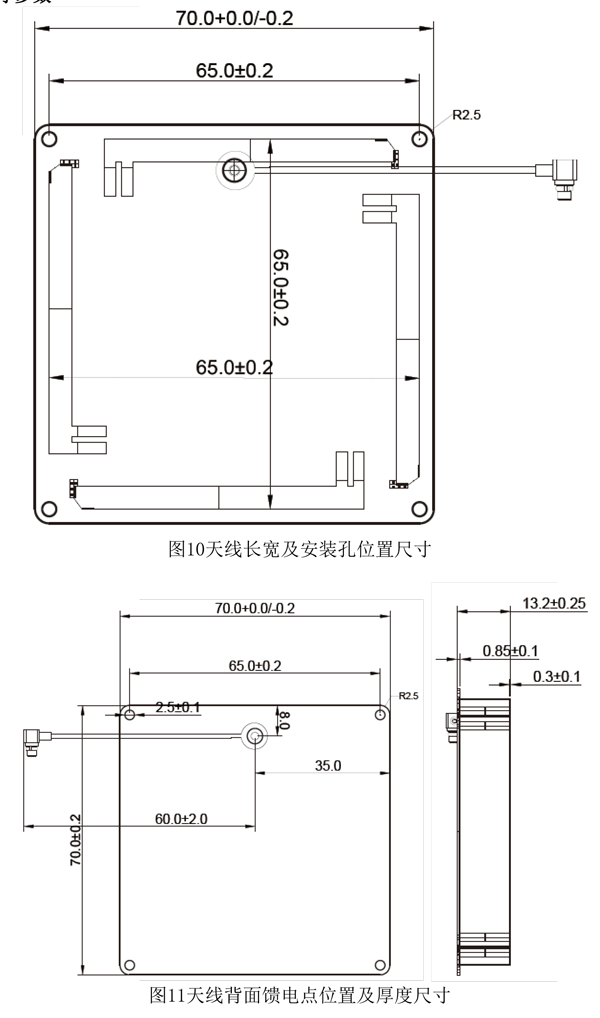

      四、产品尺寸参数

      4dBi宽增益四臂螺旋圆极化天线
