FU-BLE-DTU03L蓝牙BLE网关

产品分类： BLE网关

产品参数：

FU-BLE-DTU03L是专为蓝牙物联网商用化场景设计的低成本蓝牙网关，采用POE供电或Type-C供电，支持4G，以太网以及2.4GHz WIFI接入网络，从而实现蓝牙低功耗和 MQTT 协议的相互转换，客户可通过互联应用程序远程获取低功耗蓝牙设备的数据.

订购热线：400-0581-580

产品详情产品参数相关下载

产品参数：

一、FU-BLE-DTU03L蓝牙BLE网关产品介绍：

FU-BLE-DTU03L蓝牙BLE网关是专为蓝牙物联网商用化场景设计，基于linux的openwrt系统的蓝牙网关，采用POE供电或Type-C供电，可支持4G或以太网以及WIFI接入网络，从而实现蓝牙低功耗和MQTT协议的相互转换，客户可通过互联应用程序远程获取低功耗蓝牙设备的数据。

FU-BLE-DTU03L蓝牙BLE网关系列旨在帮方案集成者在室内网络覆盖的前提下快速接入他们的自有平台，实现对蓝牙终端的数据采集和连接控制，可用于智慧医疗，智慧校园，智慧养老等场景。

FU-BLE-DTU03L-S蓝牙BLE网关支持扫描模式，此模式适用于蓝牙设备的数据通过蓝牙广播的方式发送，网关上报服务器的频率支持自定义，支持单次打包上传的设备数量上限为300个，并提供设备过滤功能。

FU-BLE-DTU03L-L蓝牙BLE网关支持连接模式，此模式下可与任意第三方蓝牙BLE设备（例如：BLE Lighting Tag)建立握手，实现控制指令的下发。

蓝牙BLE网关

二、FU-BLE-DTU03L蓝牙BLE网关产品特点及其应用：

1、支持BLE转 2.4G WIFI，BLE转RJ45，BLE转4G；

2、POE供电/type-C供电；

3、吸顶式/壁挂式安装；

4、配置接口开放；

5、支持多种过滤模式；

6、预留USB接口/TF卡接口；

7、智慧校园：校园健康探测系统、师生定位、打卡签到；

8、智慧医疗：输液监测预警系统、体温监测系统、病人定位、健康监测；

9、智慧养老：健康监测预警、老人定位；

10、智慧工厂：资产监测、人员定位；

11、智慧城市：环境监测；

12、智慧农牧：牲畜定位、牲畜识别、大棚温湿度监测；

三、FU-BLE-DTU03L蓝牙BLE网关产品参数：

3.1、FU-BLE-DTU03L蓝牙BLE网关电气参数：

参数	说明
工作电压	5v-36v
供电方式	802.3at POE供电/Type-C 5-12V供电（不能同时使用）
工作温度	-40℃~+85℃
存储温度	-40℃~+125℃

3.2、FU-BLE-DTU03L蓝牙BLE网关物理参数：

条件	参数	说明
基本参数	蓝牙芯片规格	Nordic nRF52系列
	工作模式	扫描功能或连接功能
	蓝牙版本	Bluetooth LE5.0
	工作频率	2402MHz~2480MHz
	调制方式	GFSK
	发射功率	0dB~+24dBm（默认+24dBm）
	接收灵敏度	-108dBm
	天线增益	峰值3dbi
	传输距离	250米覆盖变径（空旷环境）
处理器和系统	主控芯片	MT7628（580MHz MIPS 24KEc）
	系统	基于linux的openwrt系统
	通讯协议	MQTT物联网通讯协议（基于TCP/IP）
	数据打包格式	JSON
WIFi参数	工作频段	2.4GHz~2.4835GHz
	工作模式	AP模式（可用于初始配置网关）、Client模式、Bridge 模式
	协议标准	IEEE 802.11b/g/n
	发射功率	20dBm（max）
	WIFI名称	Easywphy#MAC first 2 bytes
	WIFI密码	12345678（Default）
4G参数	国内CAT4版本频段（全网通）	LTE-FDD：B1/B3/B5/B8 LTE-TDD：B38/B39/B40/B41 WCDMA：B1/B8
	北美CAT4版本频段	LTE-FDD：B2/B4/B5/B12/B13/B17/B18/B25/B26 LTE-TDD：B41 WCDMA：B2/B4/B5 GSM：850/1900
	北美CAT-M版本频段	Cat-M1:B1/2/3/4/5/8/12/13/18/19/20/25/26/27/28/66/85 Cat-NB2: B1/2/3/4/5/8/12/13/18/19/20/25/26/28/66/71/85 EGPRS: 850/900/1800/1900MHz

3.3、FU-BLE-DTU03L蓝牙BLE网关产品配置：

型号	接口配置	功能特点
FU-BLE-DTU03L-S	2.4G/WIFI/以太网接口	Observer（双向通讯+监听广播）
FU-BLE-DTU03L-L	2.4G/WIFI/以太网接口	Central+Observer（双向通讯+监听广播）
FU-BLE-DTU03L-S-CAT4	2.4G WIFI/以太网接口/4G LTE	Observer（双向通讯+监听广播）
FU-BLE-DTU03L-L-CAT4	2.4G WIFI/以太网接口/4G LTE	Central+Observer（双向通讯+监听广播）
FU-BLE-DTU03L-L-CAT4（北美版）	2.4G WIFI/以太网接口/4G LTE	Central+Observer（双向通讯+监听广播）
FU-BLE-DTU03L-L-CATM（北美版）	2.4G WIFI/以太网接口/4G LTE	Central+Observer（双向通讯+监听广播）

四、FU-BLE-DTU03L蓝牙BLE网关产品结构与接口：

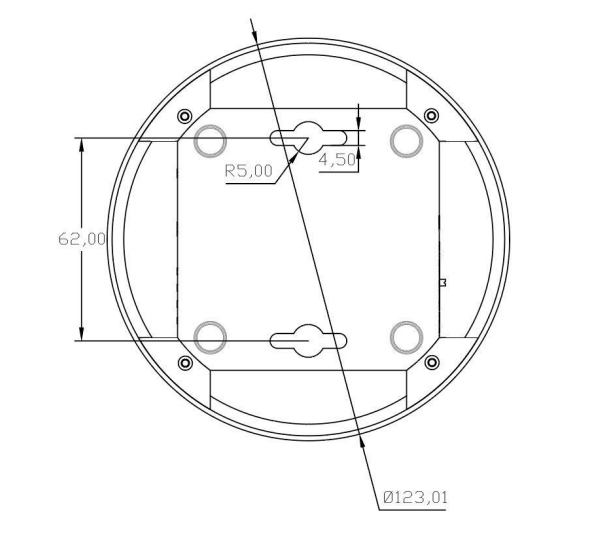

4.1、FU-BLE-DTU03L蓝牙BLE网关产品结构图：

蓝牙BLE网关

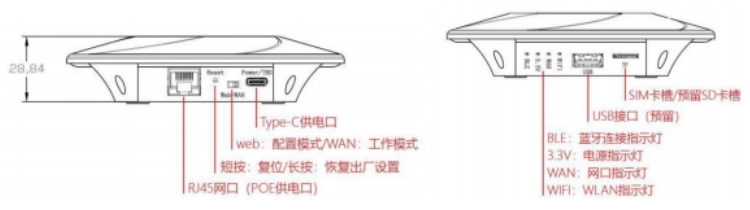

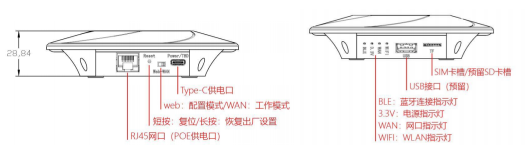

4.2、FU-BLE-DTU03L蓝牙BLE网关产品接口：

1、有线WAN/LAN 口 X1，速率 10/100M自适应；

2、Reset按键：复位（短按）/恢复出厂设置（长按）；

3、拨码开关：工作模式/配置模式；

4、Type-C接口（供电）；

5、USB接口（预留）；

6、TF卡槽（预留）；

7、LED指示：电源指示/蓝牙指示/WLAN 指示/WAN 指示/4G 状态指示/4G 信号指示。

蓝牙BLE网关

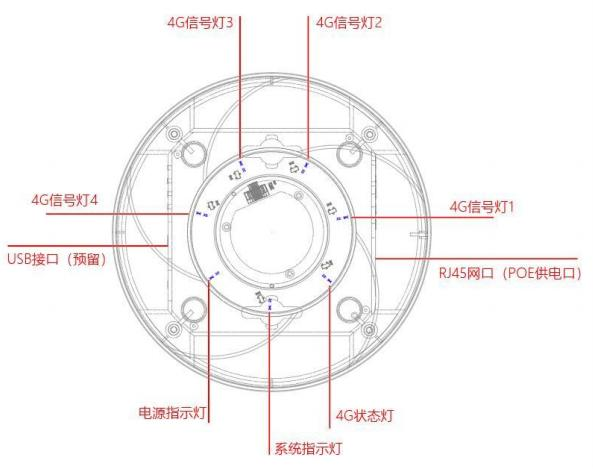

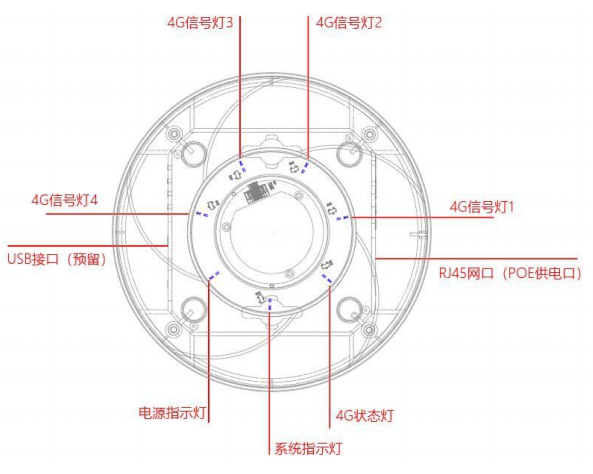

4.3、FU-BLE-DTU03L蓝牙BLE网关状态指示灯说明图：

蓝牙BLE网关

名称	说明
BLE	蓝牙连接指示灯，网关蓝牙被手机连接，或连接终端设备时灯亮起
WAN	数据通信时闪烁
ALAN	WIFI 状态指示，正常工作时闪烁
电源指示灯	电源指示，上电后长亮

五、FU-BLE-DTU03L蓝牙BLE网关典型应用系统框图：

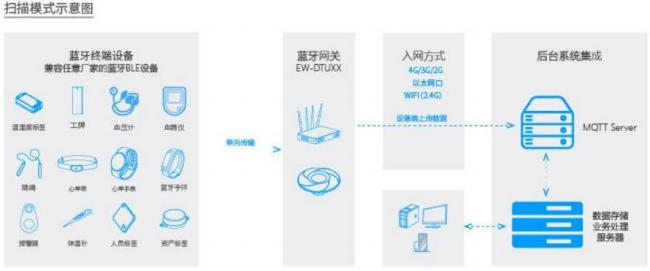

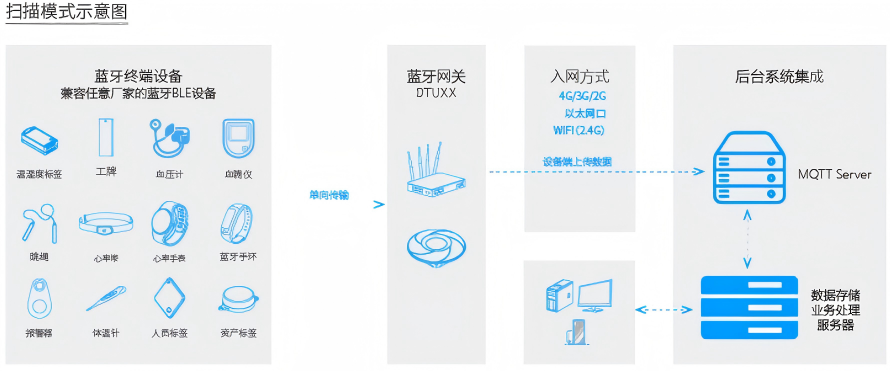

5.1、FU-BLE-DTU03L蓝牙BLE网关扫描模式：

蓝牙BLE网关

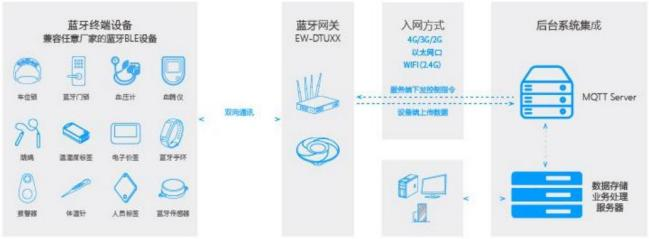

5.2、FU-BLE-DTU03L蓝牙BLE网关连接模式：

蓝牙BLE网关

5.3、FU-BLE-DTU03L蓝牙BLE网关产品调试：

web配置地址：10.10.18.1

用户名：root

用户密码：root（Default）

六、FU-BLE-DTU03L蓝牙BLE网关传输距离常见问题：

6.1、通信设备间存在障碍物（外壳，墙体，人体等）会影响通讯距离；

6.2、设备天线附近有金属物体（走线，敷铜，外壳），会导致信号衰减，影响通讯距离；

6.3、距离地面、墙体、水体太近，导致信号衰减，影响通讯距离；

6.4、信号强度设置错误、空中速率设置过高；

6.5、确保供电电源电压是否在推荐电压范围内，电压是否频繁大幅度波动；
