哪些物理规格在集成读取器中起作用？文章主要是针对工程师，RFID解决方案架构师和产品经理的嵌入式RFID读卡器的一系列考虑。

硬件设计的一个关键方面是为您的产品选择合适的尺寸。在当今世界，外形尺寸不仅定义了产品的尺寸和形状，还包括其美学吸引力。虽然尺寸和形状是重要的，同时处理是突出另一方面RFID读卡器（包括NFC和BLE移动凭证读出器）是读者'末端设备和所述RF的尺寸内的位置的天线。文章重点介绍一些与外形尺寸和其他物理规格有关的关键注意事项，这些因素在集成RFID读卡器方面发挥了作用。

1.集成天线与外部天线

在设计承载RFID读卡取器模块的设备时，该模块通常是较大系统的一部分，并充当外围设备。RFID模块很少适合所设计的产品。这可能导致RFID模块的位置对于用户交互而言并不理想。例如，主机或母板可能位于产品的中央区域，并且可能无法将较长的电线或连接器连接至RFID读卡器以进行通信。

基于RFID解决方案，如果使用带有集成天线的RFID读卡器，则产品表面（用户通常会与之互动）与RFID读卡器之间的距离将不是最佳的。这可能会导致读取-一系列问题，造成不合格的用户体验。在这种情况下，RFID解决方案是将外部天线与RFID读卡器一起使用。应该能够支持外部天线即减轻与相关联的问题的连接RFID读卡器“的位置的表面附近。

2.模块与完成的读取器

基于RFID解决方案在RFID引擎或模块与完全完成的RFID读卡器之间始终有一个选项。RFID模块是需要硬件集成的电子板，不是即插即用设备。它们包含与主板交互并与天线接口所必需的引脚配置或连接器。另一方面，完全完成的RFID读卡器可以与主机连接，几乎不需要或不需要硬件集成，并且它们已经集成了天线。

RFID读卡器制造商了解和理解，不是所有成品可满足最终用户或目标市场的技术规范。在与但不限于天线尺寸（读取范围），电压要求，形状因数，通信接口等有关的领域中可能存在不足之处。因此，人们可以利用本质上是RF引擎的RFID模块。包括将RFID数据读取并传输到主机所需的硬件，软件和其他必要的接口。

在许多情况下，OEM和系统集成商不希望在设计可处理全球各种可用技术的RFID引擎上投入资源。他们的最终目标是专注于他们的产品线，而不是从头开始开发RFID读卡器。例如，由于最终客户实施了严格的规范，因此成品RFID读卡器可能无法满足其外形尺寸和应答器读范围的期望。基于RFID解决方案，OEM可以选择的RFID满足用户的外形要求和一个单独的RFID模块天线履行读-范围的预期。

尽管上述RFID解决方案很方便，但是所涉及的成本可能会有所不同。RFID模块和完成的RFID读卡器之间最重要的区别之一是证书的可用性。如果RFID模块缺少集成天线，则它将不通过无线电认证。如果OEM或嵌入式系统集成商选择继续使用RFID模块，则它必须承担无线电认证的费用，而且通常要延长无线电认证的时间表，否则，它必须支付非经常性工程（NRE）费用。因此，评估RFID模块和最终RFID读卡器之间的选择变得至关重要。

3.尺寸与性能的关系

随着电子硬件在遵循摩尔定律和其他相关模式的情况下不断缩小尺寸的同时，用户更倾向于选择体积更小的产品。尽管就集成的简便性而言，小型RFID读卡器通常是有益的，但仍需要全面评估您期望的性能。对于RFID读卡器，较小的尺寸也将意味着RF天线的直径或周长较小，这意味着传递到应答器的能量更少。此属性直接影响读取范围。例如，本来可以读取的应答器 大约4英寸以外的较大天线的读数现在只能由较小天线的2英寸读数。

话虽如此，RFID读卡器的天线设计和RF前端极大地影响了传输的能量，从而影响了读取范围。例如，如果天线的设计不同（例如：对称与非对称），或者如果RF前端效率更高，则天线周长相同的两个RFID读卡器可能不会传播相同量的能量。

除此之外，当今的应答器（RFID 凭证）具有较低的能量需求，从而减少了对较大天线周长的需求。随着应答器设计的进步，静态ID检测和存储操作变得更快，并且可以在相对较长的距离上发生。这使用户能够在基于所需的物理规格选择阅读器与基于性能进行阅读器之间找到权衡。

板载连接器，接头连接器和安装选项的可用性，便于集成需要连接硬件设备以建立适当的通信。尽管越来越多的无线接口（例如BLE）可用于设备之间的通信，但最可靠的通信方式是有线协议。为了简化电子组件之间以及在这种情况下RFID读卡器和主机之间的集成，必须提供板载连接器。

这些连接器有助于建立一个点至点或点对多点通信很少的要求或没有硬件或机械集成在OEM “的身边。标准连接器的使用还使OEM可以轻松地寻找其对应方，而无需进行定制开发。当然，不可能为每个硬件通信接口都提供板载连接器，在这种情况下，RFID解决方案是用RFID读卡器设备具有可提供的对应于PCB上引脚配置的通孔引脚或插头，将很有帮助。



此外，RFID解决方案安装选项对支持产品中RFID读卡器的机械集成或安装有很大帮助。它们不仅支持RFID读卡器的安装，而且在美学上也具有吸引力。例如，设想一种多功能RFID打印机（MFP）向RFID读取器添加支持的情况。如果有其他选择，例如将RFID读卡器嵌入MFP内的塑料外壳中，或者有可用的孔将RFID读卡器安装在MFP上，则不仅可以加强安装并确保安全性，还可以增加美观。

铨顺宏FU-M6-A超高频RFID读卡器是一款以ThingMagic优异的M6e-A模组为核心集成的工业级四通道固定式RFID读写器。FU-M6-A超高频RFID读卡器采用优质钣金外壳，提供4路 TNC天线接口，支持4路独立天线，提供工业专用的通信及电源接口，外观小巧，安装便捷，IP56防护等级适应各类工业和商业环境使用，满足高低温恶劣工作环境。





产品特点



★集成ThingMagic高性能模组；



★支持四路独立天线；



★支持WIFI（IEEE802.11 a/b/g/n）；



★支持 TCP/IP；



★支持EPC Gen2&ISO18000-6B&18000-6C&IP-X（18000-6D）以及多种UHF RFID传感器协议；



★外观小巧，安装便捷；



★≥750标签/秒 高速读取能力；



★支持通过网络和串口进行固件升级，支持二次开发；



★IP54适合各类工业和商业环境使用。



典型应用



★智能档案柜



★高值医疗耗材柜



★精密工器具管理



★服装隧道机



★智能零售门店

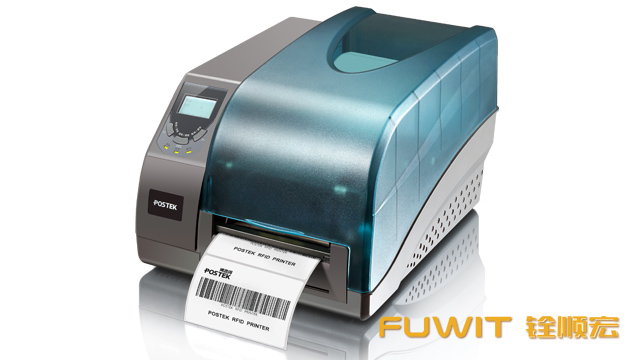

5.多功能RFID打印机



超高频RFID打印机，拥有更高效的发卡效率，同时更简便的操作，可帮助客户在较短的时间内实现大批量标签的初始化过程。同时，可在标签表面打印条码等其他目视化信息，使标签具备RFID功能的同时，与条码系统具备良好的兼容性。



*RFID打印机功能演示视频，请点击：https://v.youku.com/v_show/id_XNDYwMDE1NDU1Mg==.html

                                                         https://v.youku.com/v_show/id_XNDExNjA3NTA1Ng==.html

产品特点

1）HEAT™（Heating Equilibrium Adaptive Tuning）智能热均衡控制技术是针对整个打印过程精细化管控；

2）超高频RFID打印机综合加热效率提升到30%以上，降低能耗，绿色环保，同时因高热状态的时间下降，打印头寿命得以提升。

3）精准定位，可读写12毫米嵌体间距（inlay间距）的标签，目前市面上支持嵌体间距标签读写的打印机。采用先打印后读写校验标签的天线设计，100%不良标签检测率，确保业务管理的准确性。

4）一键式标签天线定位和张标签打印功能，操作简单，高-效便利，使用成本降到更低。关键传动部件采用金属轴承设计，精工细作精益求精，保护你的打印机内部免受长期摩擦发生变形，成就一款稳定、耐用的产品。



---



深圳市铨顺宏科技有限公司，专注于物联网行业领域无线射频技术的硬件产品，以RFID和GNSS 为核心技术的产品和应用，从设备研发、解决方案和市场销售，产品广泛应用于物联网技术在智能化仓储物流、智能电力资产管理、档案信息化管理、智能制造信息化、医疗信息化和无人机机器人物联网集成应用等行业细分领域。



始终坚持以“设备+解决方案+服务”为一体的商业模式，以技术服务应用，技术与应用有效融合，并依托品牌及技术的优势，结合丰富的物联网行业技术服务经验，从方案咨询、产品选型，到方案设计和系统平台支持，为用户提供易于操作且稳定性高，具差异化、具创新的综合性技术服务。

了解更多RFID产品及解决方案，铨顺宏咨询热线：400-0581-580，或访问公司官方网站www.fuwit.com.cn
