超高频RFID档案管理系统

文章出处:深圳市铨顺宏科技有限公司网责任编辑:铨顺宏作者:人气:-发表时间:2020-10-22 09:42:00【

 1.项目背景


随着企事业单位的发展,各种信息档案资料数量逐日增多,档案的种类日趋多样化,纸质信息存储出现迅速膨胀;而传统的档案管理方式与技术手段所导致的问题也是日益明显,从而致使我国档案行业的信息化管理已经不能满足实际需要。

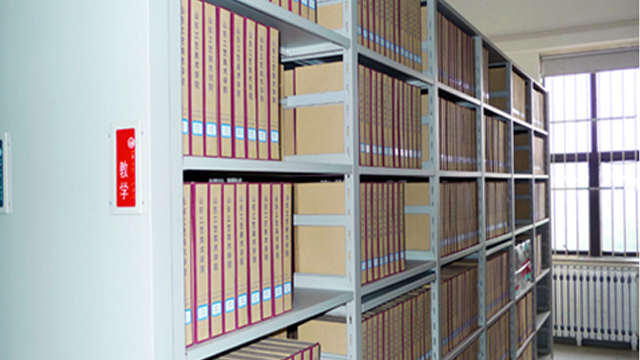

RFID档案管理,RFID智能档案管理系统,RFID图书档案

图1  RFID档案管理现状



 2.项目难点



1)档案手工管理,工作流程繁琐低效、整理时间冗长。



2)档案存放次序较易被打乱。由于人工操作的随意性和一些不可避免的错误,档案存放的次序难免被打乱,造成档案存放无序,查找困难。



3)档案核查、查阅耗时长。随着档案规模与种类数量越来越庞大,要查找、核查清理某一档案时,需要将所有的档案筛选一遍。



4)档案信息化程度低。传统的管理无法实现档案管理的信息化;手工记录方式很难对档案利用情况进行及时准确的统计。



5)档案盘点效率低。由于档案数量众多,要对所有档案进行盘点,其工作量难以想象,那将是一项十分庞大的工程。



鉴于目前档案管理存在的种种现状,图书档案管理的技术升级与改造迫在眉睫。



3.RFID技术


基于超高频RFID档案管理系统将彻底改变这一现状。通过采用先进的超高频RFID自动识别技术和计算机软件技术,以超高频RFID电子标签作为信息存储媒介并粘贴在档案袋上,在超高频RFID芯片中存储该档案的基本信息和领用归还记录,利用超高频RFID读写器,与后台数据库管理系统相配合,可以实现档案的借阅、归还、查找、盘点工作过程的档案信息化管理。

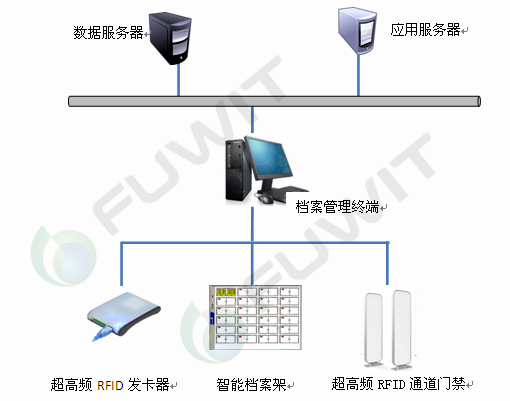

系统的总体结构如下图所示:



RFID档案管理,RFID智能档案管理系统,RFID图书档案

图2 超高频RFID档案管理系统网络图



超高频RFID档案管理系统是以RFID设备为核心进行构建的,其中尤其以超高频RFID档案柜最为关键。

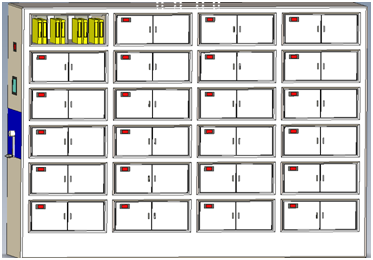

RFID智能档案柜,RFID智能档案管理系统,RFID图书档案

图3 超高频RFID档案柜



RFID智能档案柜作为超高频RFID图书档案管理系统的核心设备,实现对档案架上档案的实时监控,具有分层、分面、分节的读取、定位功能,便于档案实时监控与查阅盘点等需要。智能档案架内置超高频RFID读写器,用于对架上档案的标签识别。

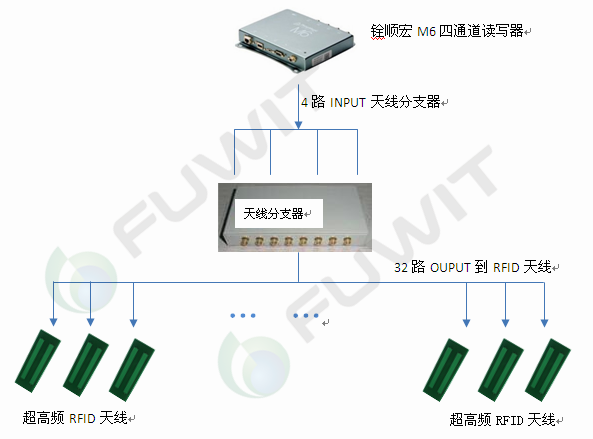

铨顺宏RFID四通道读写器搭载天线分支器可实现单台设备控制32路天线的实时工作,最大限度的实现对每一个单品级档案的实时管理。


RFID智能档案管理系统,超高频RFID读写器,RFID分支器,RFID天线


图4 超高频RFID图书档案管理核心设备部署图



RFID档案柜采用分体式设计,将超高频RFID天线固定在档案柜内,只通过射频线与超高频RFID读写器连接,采用插拨式方式相连接,这种方式即做到连接安全可靠,又做到安装方便快捷,能够很方便地将RFID档案柜从档案架上拆卸或安装上。



4.系统核心功能



1)集成超高频RFID读写器:实现架上档案实时盘点扫描,达到架上所有档案的在线监控定位。



2)超高频RFID门禁红外线安全检测装置:当档案管理人员进入密集架内提取档案资料,此系统能自动检测管理人员的进与出,以保护档案管理人员的安全。



3)档案资料无序存放有序管理系统,利用超高频RFID技术存取,检索档案,能自动查询到档案的所在位置并可打开相对应架体,档案数据录入完成后,自动生成标签信息,在上架过程中,可把多本资料同时放置,通过架上超高频RFID读写器扫描,能把数据新存放位置传输给服务器数据库,无需手动操作更改存放位置。



5.硬件产品


5.1RFID读写器

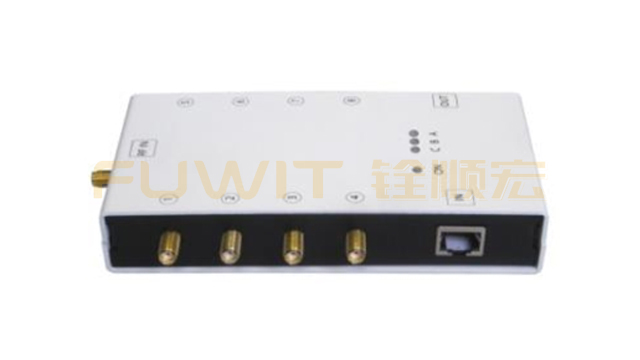

铨顺宏 Mercury6(M6)读写器是一款小型的超高频 RFID四通道读写器。M6e 多协议RFID读写器是基于Mercury6e(M6e)超高频RFID读写模块研发的。M6同样具有体积小、适合恶劣工作环境,是通过以太网获取能源【Power over Ethernet (PoE)】的读写器 。 所以M6e RFID四通道读写器特别适合在企业、商界和工业环境应用。在这样的场合高性能是必须具备的诸多条件之一。全新的M6e RFID读写器可以从容灵活地满足室内外的任何环境应用。 读写器内部装有ThingMagic企业级MercuryOS嵌入式操作系统,提供强有力的软件支持,为企业的 RFID解决方案开发应用服务。



RFID读写器,RFID固定式读写器,工业RFID读写器


5.2安全门禁

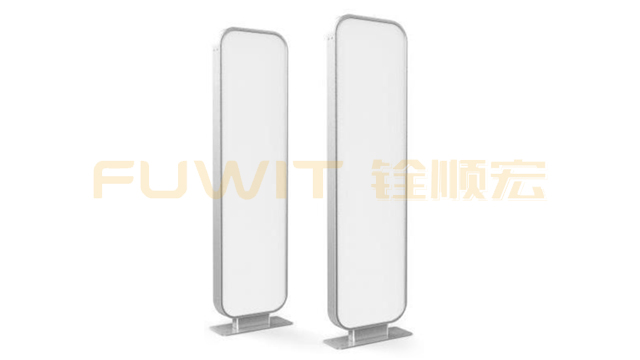

铨顺宏 超高频RFID安全门禁系统 支持 EPC C1 G2(ISO18000-6C)协议,支持服务器模式实现多通道控制功能,内部集成高增益天线组、基于 ThingMagic 的高速读写器及控制模组,拥有高速读取标签性能和良好的读写区域控制能力,提供标准网络接口,方便连接软件平台。产品适用于各类资产安全防盗以及人员考勤管理系统。


超高频 RFID通道门禁系统,RFID安全门禁,RFID门禁管理


产品特点


★支持服务器模式实现多通道控制功能

★多标签读取能力强,红外触发模式下漏读率低于 1%

★天线特别设计,实现水平面窄波束设计,门禁覆盖区域准确,无盲点

★内置报警灯和蜂鸣器,报警灵敏,安全可靠

★RFID 安全门摆放距离更加宽阔,最远可达 2.2m

★可选红外运动方向判断

★可选 LED 显示器,显示标签数量

产品性能

★工作频率:860~960MHz可配置

★协   议:ISO18000-6C

★尺   寸:1371×370×69mm(每片)

★通讯接口:RS232、RJ-45

★每个通道门禁推荐宽度:0.8~1.5m(最大可达 2.2m)


5.3RFID分支器


AdvanMux-8 是一款高性能一分八多路分支器,可将连接到RFID读写器每个端口的天线数量扩展8倍。AdvanMux-8兼容市场上大多数RFID读写器,包括Keonn的AdvanReader,Impinj,Sirit,Motorola,ThingMagic Mercury6等。

RFID分支器连接到大多数读卡器型号的I/O端口,通过向读卡器发送简单命令来控制它。这有助于控制AdvanMux-8及其与读写器的同步。可以随时选择AdvanMux-8的任何端口。


RFID八分支器


产品特点


1)使用多个天线降低RFID应用的成本;

2)连接非常快速简便;兼容大多数读卡器型号;

3)通过向读写器发送适当的命令轻松选择端口;

4)通过将多个多路分支器与标准以太网电缆互连,轻松控制多个多路分支器;插入损耗低。


5.4RFID超高频天线

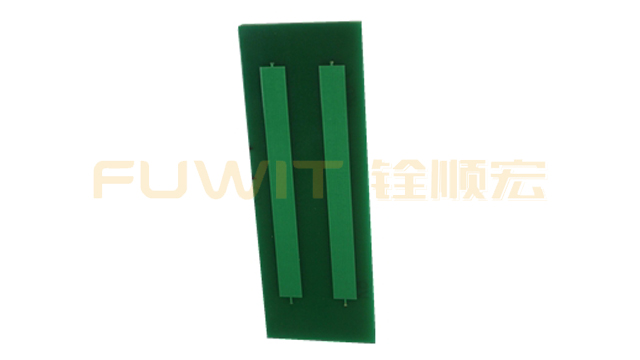

铨顺宏  -4dbi 超高频RFID微带近场天线 T40110N,为近距离读取独立标签而设计;RFID超高频天线以金属材质为主的天线设计;可以完美的识别微小标签的近场特色设计。


RFID天线,RFID超高频天线,RFID近场天线


产品特点


1)为近距离读取独立标签而设计

2)以金属材质为主的天线设计

3)可以完美的识别微小标签的近场特色设计

4)微小规格: 110 mm x 40 mm x 1.6 mm
