RFID建筑工地人员管理解决方案

文章出处:深圳市铨顺宏科技有限公司网责任编辑:铨顺宏作者:人气:-发表时间:2020-07-17 17:26:00【

1.项目背景



信息化的建筑工地管理急需现代化管理手段的介入,实现对建筑工地人员考勤的自动化、实时性、精准的采集,为领导者对工地现场实现更科学的管理。RFID无线射频识别技术最早起源于二次世界大战,发展至今已有几十年的历史,近年来由于WEL-MART的大力推广,RFID的应用更加的广泛和多元化,且应用也越来越成熟,特别是UHF RFID技术,读取距离远,标签更小型化,成本更低,识别速度快,多标签识别能力强的特点被广泛应用在仓储、交通、资产、人员管理等各个领域。成功的为企业节省大量的人力和时间,提高运作效益,降低运营成本,使其渐渐成为无线自动识别应用上的主流技术。



随着城市的快速发展,高效信息化的工地建筑需求越来越迫切,而在复杂且快节奏的工地建筑环境中,对人员考勤的管理尤其重要。而建筑工地的人员考勤有一定的特殊性:一是人流量大;二是大部分工人的文化水平较低;三是工作人员变动频率较快。所以,建筑工地出入口人员考勤系统有特殊的要求:首先是大容量,其次是操作要方便,最后是系统更新程序应简单快捷。建筑工地人员上班时间不固定,工作周期也不固定,过于复杂的考勤过程工人不理解也不太容易接受。同时信息统计困难,建筑工地工作时间、施工周期的不确定性,给后期的考勤信息统计工作带来很多困难。



传统的工地管理模式依靠手工记录,对人员的管理工作繁琐复杂,管理强度大,同时容易出现纰漏,数据登记不准确,且查询难度大,管理者无法快速准确的掌握工地人员的出勤时间,管理难度大,成本高。



本方案将基于UHF RFID技术,提出一套适合于建筑工地人员自动化考勤管理系统,帮助管理企业实现对人员考勤的自动化、实时精准管理。



2.超高频RFID系统

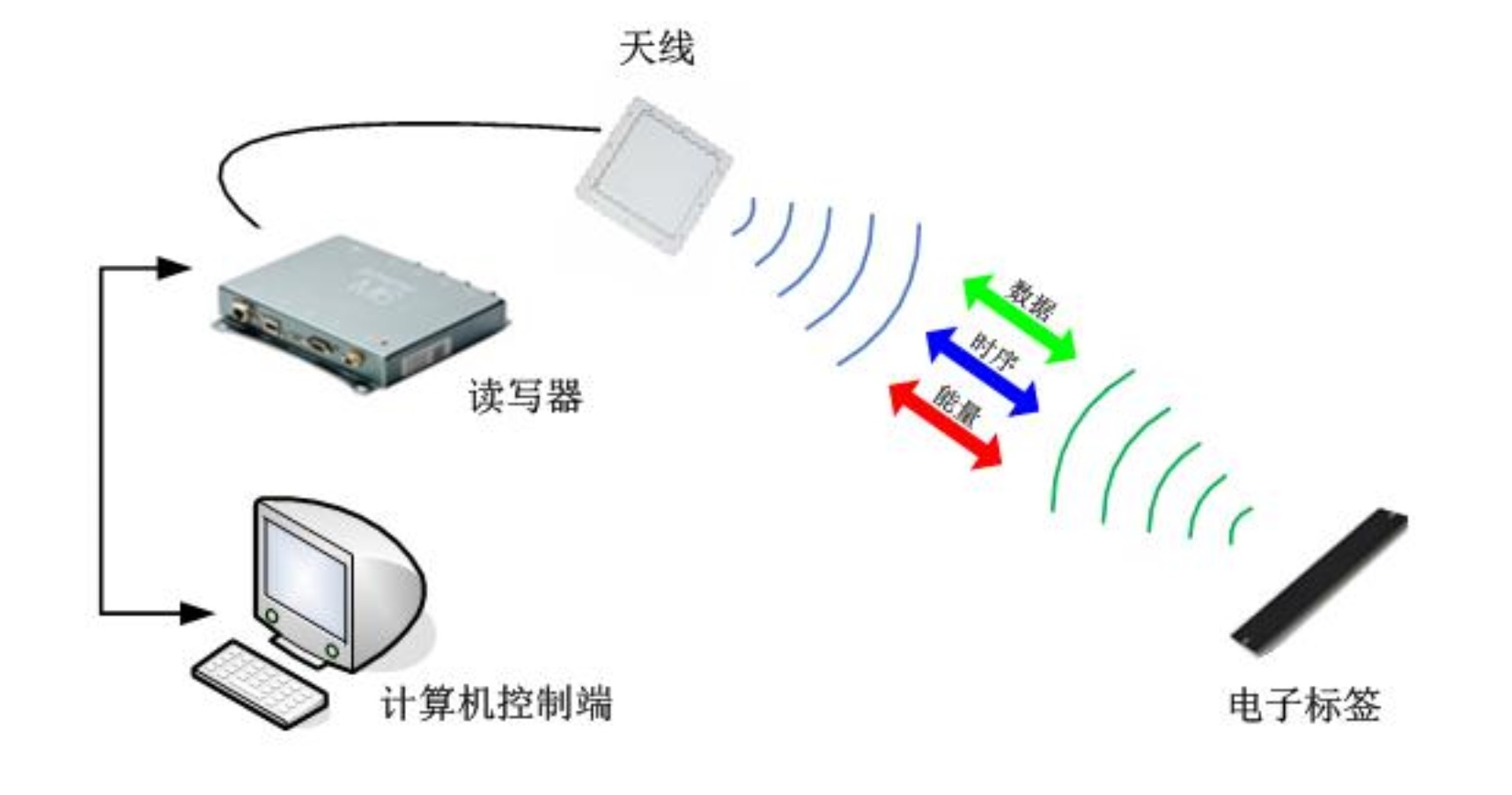

超高频RFID系统利用雷达反射原理,读写器通过天线向电子标签发出微波查询信号,电子标签被读写器微波能量激活,接受到微波信号后应答并发出带有标签数据信息的回波信号。射频识别技术的基本特点是采用无线电技术实现对静止的或移动的物体进行识别,达到确定待识别物体的身份、提取待识别物体的特征信息(或标识信息)的目的。



通过射频识别系统采集到的待识别物体的特征信息通常情况下先由中间软件进行处理,或直接将采集到的识别信息通过计算机信息处理技术(如数据库技术等)及计算机网络技术(Intranet & Internet技术)实现信息的融合、共享、远距离传送等直接服务于有关的业务应用系统(如:人员管理、门禁系统、物品/资产追踪、仓储/物流管理,等等)。



 rfid读写器,rfid天线,rfid人员管理工作原理图



3.系统整体方案设计

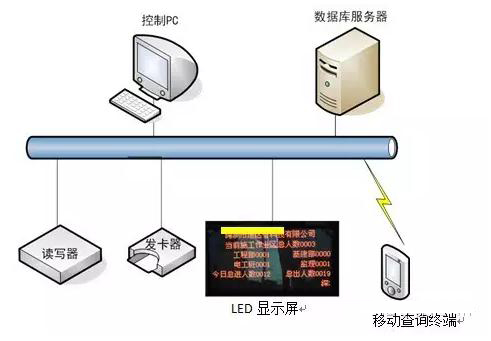

3.1系统总体设计图



在施工现场进出通道安装超高频RFID读卡器,施工作业人员安全帽内粘贴不干胶式RFID无源电子标签,戴安全帽进出通道时自动完成签到或签退。系统主要软硬件包括:RFID读卡器,RFID桌面发卡器, RFID电子标签若干,管理软件1套,网线等辅材若干。超高频RFID技术具有能一次性读取多个标签、穿透性强、可多次读写、数据的记忆容量大,无源电子标签成本低,体积小,使用方便,可靠性和寿命高等特点。



rfid人员管理,rfid读写器,rfid天线系统设计



3.2标签安装



在本系统中,进出工地的工人必须佩戴安全帽,因此,安全帽可以作为本系统中的一个媒介,通过将写有工人身份信息的电子标签与安全帽进行绑定,工人戴安全帽进出装有RFID识别系统的门禁通道,即可完成对考勤人员身份的识别。

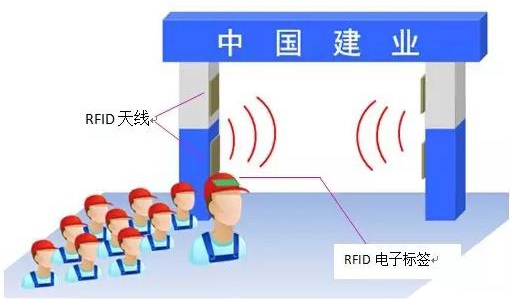

3.3门禁通道



在进出建筑工地的大门安装RFID识别设备,当戴有安全帽的工人通过时,通过对安全帽上绑定的电子标签的识别,从而实现对考勤人员身份的识别。

在本系统设计中,关键在于门禁通道处多人进出的同时识别,尤其是对于较宽的大门,在考勤高峰时,人流量大,设备需具备多标签不漏读的能力。



   rfid人员管理,rfid门禁,通道,rfid标签管理



3.4显示系统

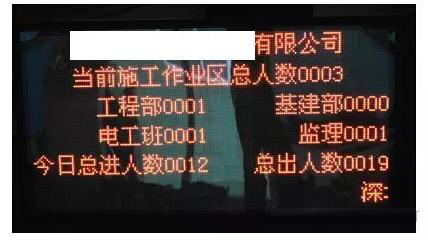

LED显示屏,显示实时的各工种进出人数(如果有写入具体人员信息可以显示人员信息),同时,管理人员可通过APP或者微信公众号方便的进行查看实时的人员考勤状况。





rfid人员管理,人员考勤,rfid人员信息管理



4.系统架构流程

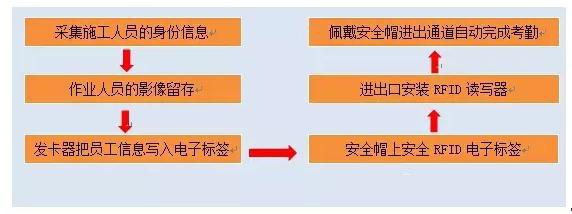

建筑工人和工程方签订劳务合同,工程方对工人进行必要的岗前培训,采集人员照片,在读写器管理系统中建立档案(姓名、身份证号码、电子照片等),分配RFID标签,在施工作业人员安全帽内粘贴不干胶式RFID无源电子标签。作业人员佩戴安全帽进出通道时固定读卡器自动识别电子标签,完成签到或签退。



4.1 标签初始化



RFID空白标签本身并不代表任何一件事物,所以RFID应用系统的首要任务就是要将具有唯 一ID号的RFID标签与实际的每件货物一一关联,将标签的ID身份与人员的身份绑定起来,使得每一个人员也相应有了自己的唯一身份。



rfid标签,rfid货物,rfid人员管理



4.2考勤信息管理



通过RFID技术,系统能及时采集人员进出工地现场数据,使其数据及时,准确无误。可形成基本考勤信息的管理,并能对考勤表的查询。



4.3安全预警



对无卡人员非法的进入,系统自动进行预警。同时,对从业人员,单位进行奖惩情况记录,对安全事故进行分类登记,并对其查询统计。对超出系统设定的违规次数进行警示。严重者可进入黑名单。



4.4相关权限分配



建筑工地,可分配办理建筑人员卡的权限,可通过管理系统对建筑人员进行发电子标签,挂失等操作;施工人员,必须到指定的管理处办理电子标签,进行身份登记等资料备份。



4.5考勤规则管理



各个不同的企业可以根据自己的具体情况和制度设置相应的考勤规则,在基本规则表添加数据,修改基本规则表。设置基本的上下班时间和刷卡次数,还有相应的迟到、早退、加班等规则。



4.6统计查询



根据产生的用工记录、工资发放记录、考勤记录,培训记录,安全事故记录,奖惩记录,用餐记录、进行考勤查询、事故查询、培训查询等数据为项目管理层提供有效的管理手段和各种项目管理报表。



5.硬件设备选型



RFID技术在银行钱箱管理中的应用,通过给钱箱加载RFID电子标签,使其拥有唯 一身份标示,通过RFID读写器对标签信息的获取,来为钱箱的精细化管理提供基础的数据支持。



本应用系统中,RFID数据采集的准确性至关重要,其核心的设备在于通道式读写器和移动采集设备。



5.1 固定式RFID读写器



固定式读写器主要是部署在建筑工地进出口处,完成对进出建筑工人身份信息的采集。



超高频,rfid,读写器,rfid固定式读写器,UHF rfid人员考勤

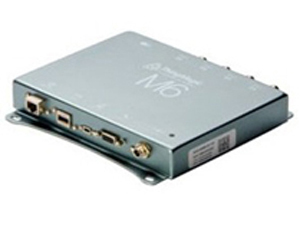

ThingMagic M6e 是一款四通道的超高频RFID读写器,其具备750标签/秒的高速读取能力,最多可同时连接4路天线工作,覆盖范围更广,快速采集数据的同时保证不漏读。同时,ThingMagicM6e具备超强的抗干扰能力,可适应各种复杂的室内外工业环境中。



5.2 RFID移动手持终端

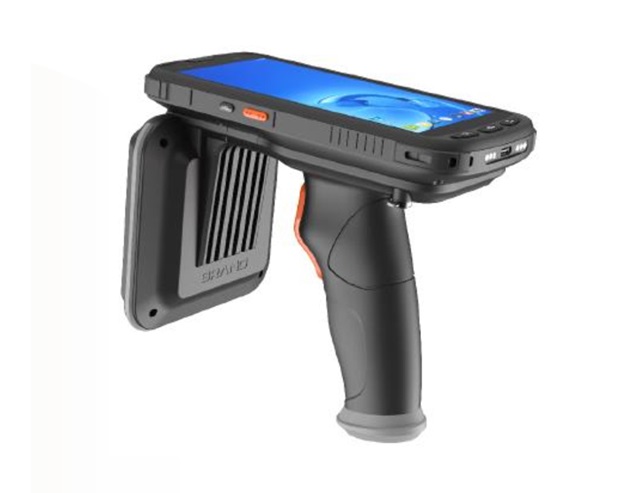

铨顺宏 W6100 RFID手持机是一款基于安卓系统开发,集 1D 或 2D 条形码扫描、4G 全网通、GPRS 、 WIFI、BLUETOOTH 、RFID 功能于一体的便携式智能数据采集设备,界面友好,操作简便,集 成 ThingMagic 高性能模组,具备高效盘点、远程扫描、精准读取等优势,适应于仓储物流智能门店档案图书等多场景应用。



rfid,超高频,手持机,rfid移动手持机

本系统中,移动采集终端可作为流动的采集设备,可灵活的完成建筑工地中需要手动处理的一些日常业务。



5.3 RFID门禁

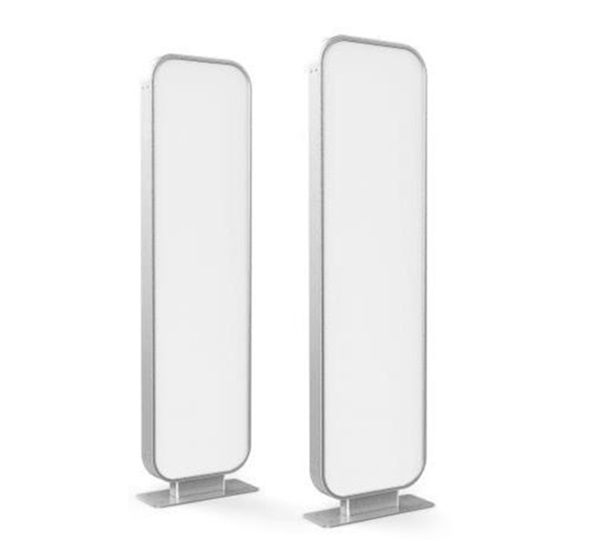

铨顺宏 FU-TD02超高频RFID门禁系统支持EPC C1 G2(ISO18000-6C)协议,支持服务器模式实现多通道控制功能,内部集成高增益天线组、基于ThingMagic的RFID高速读写器及RFID控制模组,拥有高速读取标签性能和良好的读写区域控制能力,提供标准RS232或RJ45接口,方便连接软件平台。产品特别适用于各类物流仓储图书档案人员考勤管理等。



 rfid超高频,通道门禁,rfid人员管理
