超高频RFID技术应用于珠宝管理系统

文章出处:网责任编辑:作者:人气:-发表时间:2015-11-23 16:03:00【

1.项目背景

  近年来,国内珠宝产业发展迅速,中国成为全球重要的珠宝产业集聚地,逐渐形成了珠宝原材料采购、加工、交易、设计、鉴定、信息交流、物流和展览一体的珠宝产业链。珠宝业有着独特的行业特征,如物料产品昂贵,生产规模小,管理方法特殊等。随着经营成本不断上涨、国际经济形势恶化以及竞争愈加激烈,部分产业逐渐意识到物流管理的重要性。

  在传统的珠宝物流管理中,通常采用条码技术,这一技术虽然可以一定程度上的提高物流管理效率,但是仍然满足不了现代珠宝行业的需求。条码的存储信息量低、信息的不可追加、易破损、读取位置要求高等问题逐渐表现出来。而射频识别技术(RFID)通过无线射频方式进行非接触双向数据通信对目标加以识别,与传统的条码识别方式相比,RFID技术无需直接接触、无需光学可视、无需人工干预即可完成信息的输入和处理,且操作方便快捷,可以很好的解决条码存在的问题。

2.技术简介

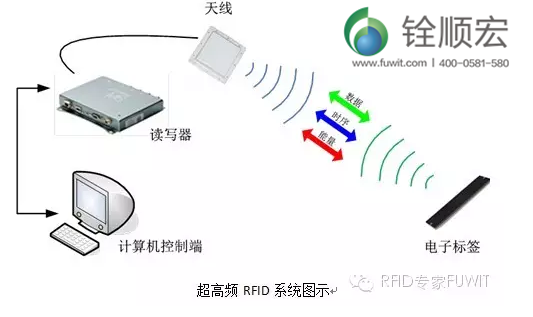

  RFID无线射频识别技术是利用雷达反射原理,通过天线向电子标签发出微波查询信号,电子标签被读写器微波能量激活,接受到微波信号后应答并发出带有标签数据信息的回波信号。射频识别技术的基本特点是采用无线电技术实现对静止的或移动的物体进行识别,达到确定待识别物体的身份、提取待识别物体的特征信息(或标识信息)的目的。

  通过射频识别系统采集到的待识别物体的特征信息通常情况下先由中间软件进行处理,或直接将采集到的识别信息通过计算机信息处理技术(如数据库技术等)及计算机网络技术(Intranet & Internet技术)实现信息的融合、共享、远距离传送等直接服务于有关的业务应用系统,如RFID珠宝管理系统。

RFID珠宝

3.系统整体方案设计

3.1系统设计思路

  为实现对珠宝的精确管理,需要定位到单个珠宝,RFID智珠宝管理系统中,RFID电子标签具有唯一的ID号,因此将电子标签与珠宝个体一一对应后,通过对电子标签的识别,达到对单个珠宝进行精确管理的目标。同时,RFID设备具有多标签同时读取的特点,因此通过RFID珠宝管理系统的建设,可实现快速准确的货物盘点,实现珠宝资产的高效管理。

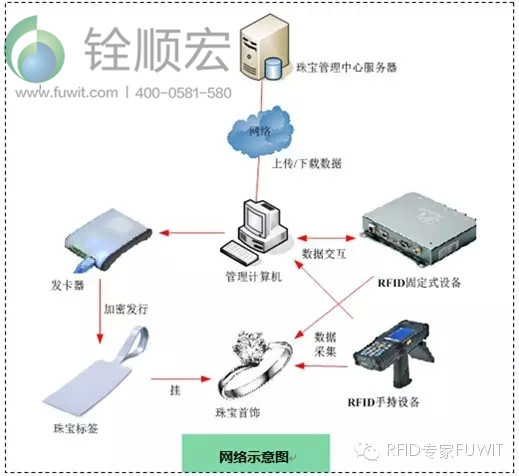

  RFID珠宝管理系统深入渗透于珠宝资产从入库、在销售、盘点、售出等各个关键节点,结合计算机和网络技术,打造RFID智慧珠宝管理系统,实现珠宝资产的信息化、精确化和高效性管理。其基本网络示意图如下:

超高频rfid珠宝管理

3.2系统业务流程方案

  RFID智慧珠宝管理系统的建设,将RFID技术贯穿于珠宝管理从入库到完成销售的各个环节。企业可以根据自身业务特点,在关键节点部署RFID系统。

  本文重点介绍RFID技术在进出库、盘点和查找中的应用。

3.2.1发卡系统

  发卡是给每一个珠宝一个唯一的“身份ID”,建立基础的数据信息。珠宝在加工完成后,为每一个珠宝安装电子标签。电子标签的封装专为珠宝首饰类商品设计,可轻松简易的悬挂在珠宝上,既不影响珠宝首饰的外观,同时也能唯一代表一个珠宝。在该环节,使用发卡器,将珠宝的电子产品编码(EPC)和其它数据信息写入到相对应的电子标签内,并上传到应用中心服务器,实现RFID电子标签与珠宝资产的绑定。

3.2.2进出库管理

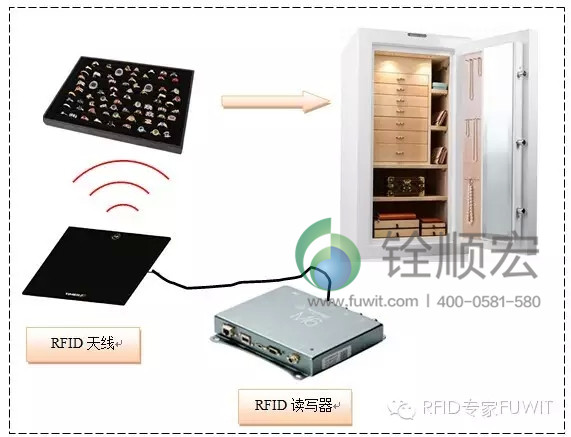

  珠宝完成基础信息初始化后,排列整齐放入陈列盘中,将放入保险箱或者其他区域存放,进行入库环节。

rfid珠宝

  入库前,将陈列品放在由RFID读写器和RFID天线组成的射频场内,RFID读写器将会一次性将陈列盘内所有珠宝标签信息搜集到,完成入库信息的录入。

3.2.3盘点

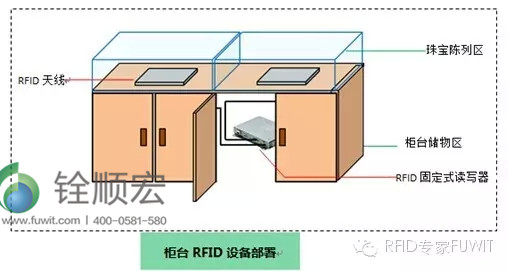

  每一个展示柜台的下面,将隐蔽性的安装RFID设备,包括RFID天线和RFID固定式读写器,天线的数量根据珠宝陈列区的大小选择,最多支持四个天线,可实现珠宝陈列区的全范围无死角读取。

超高频rfid珠宝

  当需要进行盘点业务时,只需在控制计算机端启动盘点工作,柜台上的RFID读写器将会启动读卡,扫描柜面上的所有珠宝信息并统计,完成盘点工作。

3.2.4珠宝查找定位

  安装在柜面的RFID读取系统同样可用于单个珠宝或某系列珠宝的快速查找定位。只需要在后台系统中输入珠宝的编号,系统将会根据输入的珠宝编号启动读取,快速找到指定编号珠宝所在的位置,快速定位。

4.核心设备选型

  RFID智慧珠宝管理系统的核心,是在于RFID与所有珠宝绑定标签的实时通信,实现对珠宝的智能化管理,因此,核心设备在于多标签的处理能力以及系统的整体可靠性与稳定性。

4.1 RFID读写器

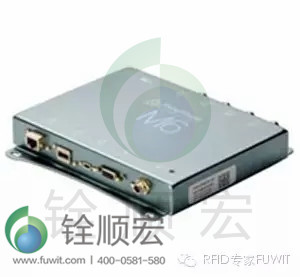

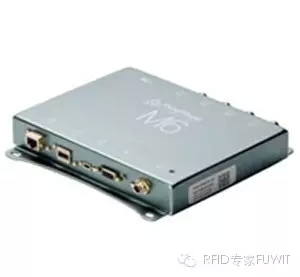

  ThingMagic M6超高频读写器具备750标签/秒的高速读取能力,满足珠宝管理应用对多标签处理能力的要求,同时,ThingMagic M6作为四通道读写器,最多可同时连接4路天线工作,覆盖范围更广,更低成本即可实现最大量标签的实时监控、跟踪。ThingMagic M6具备超强的抗干扰能力,可适应各种恶劣的工业环境,良好的功耗和散热双重优化可保证设备长期不断电稳定运行,适合珠宝管理系统对设备稳定性的要求。

thingmagic超高频rfid M6读写器




标签协议

EPCglobal Gen 2 (ISO  18000-6C) DRM支持;

ISO 18000-6B (*可选);I-PX (*可选)

天线连接器 4个反向TNC连接器;支持4个独立天线
RF输出 独立的读写模式,5至31.5dBm输出(1.4W),±0.5dBm可调
频率特性

FCC(NA,SA)902-928MHz;

ETSI(EU)865.6-867.6MHz;

MIC(Korea)910-914MHz;

SRRC-MII(P.R.China);920-925MHz

通信接口 10/100 Base-T 以太网; HD15(GPIO接口)
无线网(选配) 内置802.11 b/g(*可选);
标签识读率 大于400标签/秒
标签识读距离 大于30feet(9 M)采用6dBi天线(36dBm EIRP)

最大读写EPC ID长度

最高496bits
操作系统 Linux内核版本2.6

4.2 RFID天线

  在本系统应用中,为保证珠宝的精确查找定位,RFID读取范围应尽可能的控制在单个托盘内,不能误读到其他托盘内的标签。目前普遍采用的远场天线读取距离远,范围广,并不能在本系统中应用。

  A1030是一款性能优异的近场天线,具备面积宽、厚度薄、重量轻、场型好的特点,便于安装在标准展柜,其-15dBi的增益保留了ThingMagic读写器设备在高功率下的灵敏度,又收束了RF场型、使得多标签近距离的串读问题得以解决,搭配ThingMagic超高频RFID读写设备,效果极佳,可方便应用于珠宝、零售POS、图书馆、医药保健等超高频频段的RFID场合中。

超高频rfid珠宝管理




频率 864-869MHz,902-928MHz
增益 <-15dBi
VSWR <1.8
特性阻抗 50Ω
最大输出功率 6W
尺寸 300mm x 300mm x6.5mm
防护等级 IP53
工作温度 0°~ + 50°
存储温度 -30°~ +  60°
