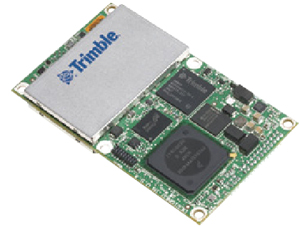

Trimble BD970 高精度/移动定位/嵌入式/多频接收板卡

  Trimble© BD970 GNSS系统是一款提供精确定位和航向的单板式解决方案。该产品支持最新的GNSS信号支持，提供在两个连接的天线之间及到远程基站的多星基线RTK。购买Trimble BD970的原始设备制造和系统集成商可以获得GPS L1/L2/L5 和 GLONASS L1/L2 信号。此外，Trimble公司还致力于下一代现代化的GNSS系统配置的研发，在Galileo系统上市前即为客户提供兼容产品。为支持这一计划，新型Trimble BD970 能够跟踪GIOVE-A和GIOVE-B试验卫星，用于信号评估和测试。

 性能说明

 Trimble BD970嵌入式高精度定位技术的核心采用了最新的Trimble高精度Maxwell™6 技术，它能保证用户长期无故障使用。移动行业向前发展时。Trimble BD970重新定义其高性能的定位：

• 板上集成多路径抑制技术

• 低角度跟踪技术

 灵活的接口

 Trimble BD970易于集成且坚固可靠。客户将通过板卡上可用的以太网连接，经由标准网络浏览器实现高速的数据传输和配置。同时，该系统也支持USB、RS232和CAN接口。如同其它嵌入式技术，使用便捷的软件命令可简化集成工序并缩短研发时间。此外，所有软件都具备授权码升级功能，允许您在应用需求发生变化时，升级相关配置功能。

   深圳市铨顺宏科技作为Trimble和旗下Thingmagic代理商，以专业的技术团队，优质的服务，优惠的价格成为广大集成商的首选的合作伙伴。

 Trimble BD970 GNSS接收机模块 技术参数:

•  定位天线基于拥有220通道Maxwell 6 芯片：

– GPS：同步L1 C/A、L2E、L2C、L5

– GLONASS：同步L1 C/A、L1 P、L2 C/A （仅限于GLONASS M）和L2 P

– SBAS：同步L1 C/A、L5

– GIOVE-A：同步L1 BOC、E5A、E5B 和E5AltBOC1

– GIOVE-B：同步L1 CBOC、E5A、E5B 和E5AltBOC1

– GALILEO：未开通2

•  先进的Trimble Maxwell定制GNSS 技术

•  高精度多重相关 GNSS 伪距离测量

•  低噪音、低多路径误差、低时域相关和高动态响应为特征的未经滤波、未平滑的伪距测量数据

•  在 1Hz 带宽下的低噪声 GNSS 载波相位测量，精度<1mm

•  信噪比以 dB-Hz 形式报告

•  成熟的Trimble 低仰角跟踪技术

•  1个USB2.0 端口

•  1个CAN 端口

•  1个LAN 以太网端口：

— 支持链接 10BaseT/100BaseT 自适应网络

— 所有的功能都可以通过一个单一IP 地址并执行，包括WEB 图形用户界面和原始数据流输出

— 支持以下网络协议：

   HTTP（WEB图形用户界面）

   NTP 服务器

   基于TCP/IP协议或UDP协议的NMEA、GSOF、CMR等

   NTripCaster、NTripServer、NTripClient mDNS/uPnP服务查找

   动态DNS eMail通知

   Google Earth 网络链接

   通过PPP 协议连接到外部Modem

•  3×RS232串口

– 波特率高达115,200

•  1Hz、2Hz、5Hz、10Hz、20Hz、50Hz 定位输出（取决于安装选项）

•  高达50Hz的原始测量和位置输出：

差分改正输出.................CMR,CMR+,sCMRx,RTCM2.1\2.2\2.3\3.0\3.1

导航信息输出.................ASCII: NMEA-0183 GSV,AVR,RMC,HDT,VGK,VHD,ROT,GGK,GGA,GSA,ZDA,GST,PJT,PJK,VTG,BPQ,GLL,GRS,GBS

            and Binary：Trimble GSOF

• 支持的IE：HTML网页浏览，Internet Explorer，Firefox，Safari，Opera，Google Chrome

• 支持1PPS输出

• 支持事件标记输入

LED驱动支持.................3（指示电源、卫星跟踪和差分数据）

定位精度

初始化时间³..............................<10秒（典型）

初始化可靠性³............................>99.9%

电源...................................3.3VDC +5%/-3%

              典型1.4W（L1/L2 GPS）

       典型1.5W（L1/L2 GPS 和 G1/G2 GLONASS）

重量...................................62克

连接器

I/O....................................24排针转接口+6排针转接口

天线...................................MMCX插座

环境参数
温度

 操作温度............................–40℃ to +75℃

 存储温度............................–55℃ to +85℃

振动...................................MIL810F,定制

                运行：随机 6.2g RMS

                限值：随机 8g RMS

机械冲击...............................MIL810D

                运行：±40g

                限值：±75g

订购信息

模块...................................Trimble BD970 GNSS模块

开发套件...............................包括开发板和电源适配器
